Étant donné que les modules additionnels RF-/STEEL EC3 et RF-/STEEL Warping Torsion disposent de leurs propres solveurs d'équation, les excentrements des appuis jouent également un rôle important dans ce cas.

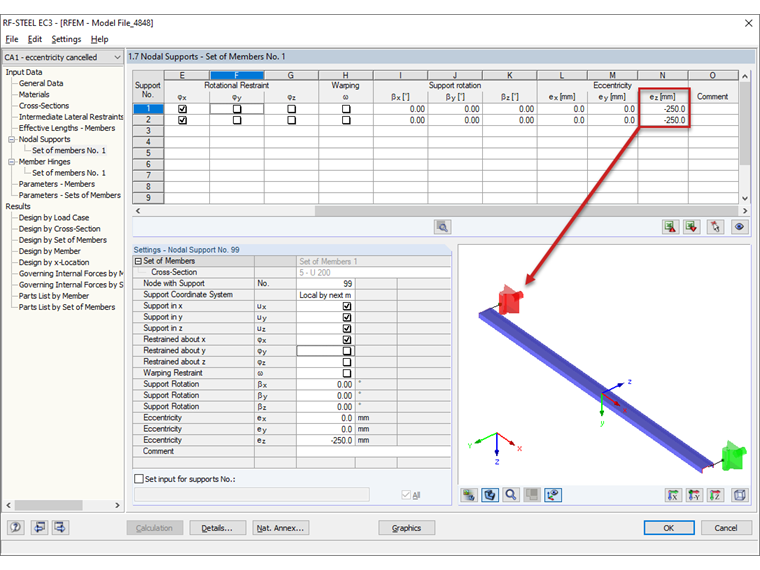

Par conséquent, il est recommandé d'ajuster les excentrements de l'appui. Vous pouvez le faire dans la fenêtre « 1.7 Appuis nodaux » de RF-/STEEL EC3 (voir la Figure 01).

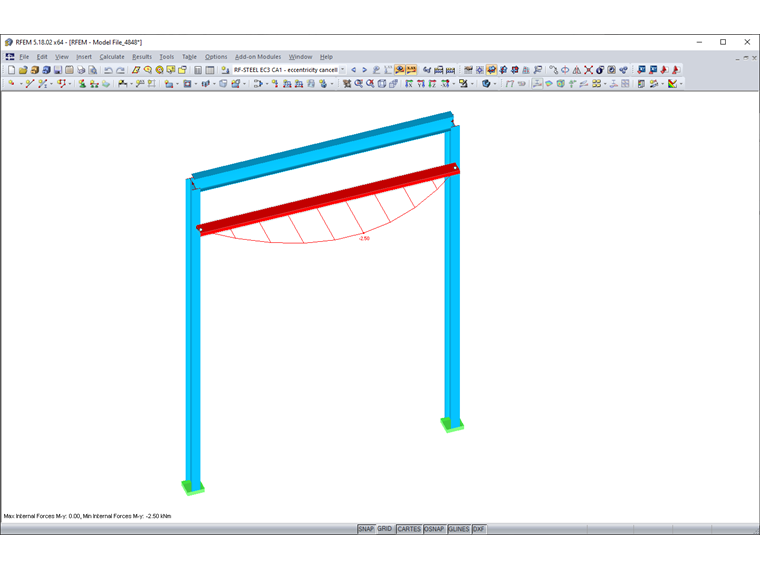

Après ce changement, le moment de travée devient maximal et les moments limites nuls (voir la Figure 02).
