Diseño una viga de muro modelada excéntricamente en RF-/STEEL Warping Torsion, que se carga transversalmente con una carga distribuida. Mientras que los momentos flectores en el programa principal resultan en cero en el inicio y final de la barra debido a las articulaciones, el módulo adicional RF-/STEEL Warping Torsion muestra momentos en estas ubicaciones, lo que reduce incorrectamente el momento del vano.
¿Cómo puedo hacer que los momentos de contorno sean iguales a cero en este punto?
Respuesta
Dado que el módulo adicional RF-/STEEL EC3 o RF-/STEEL Warping Torsion tiene su propio solucionador, aquí también se deben considerar las excentricidades.
Por lo tanto, se recomienda ajustar las excentricidades de los apoyos dentro del módulo adicional, ver imagen 01.

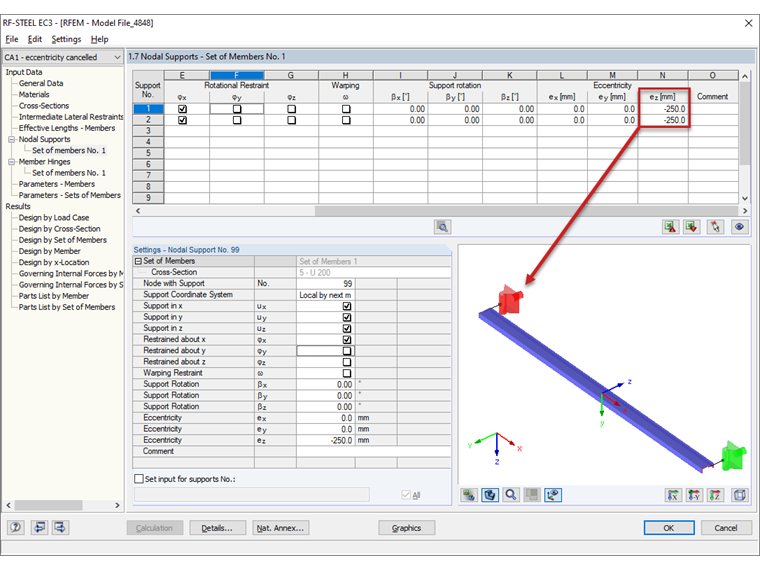

Imagen 01 - Ajuste de la excentricidad en el módulo adicional
Por lo tanto, el momento del vano se vuelve máximo y los momentos de contorno cero, ver Imagen 02.

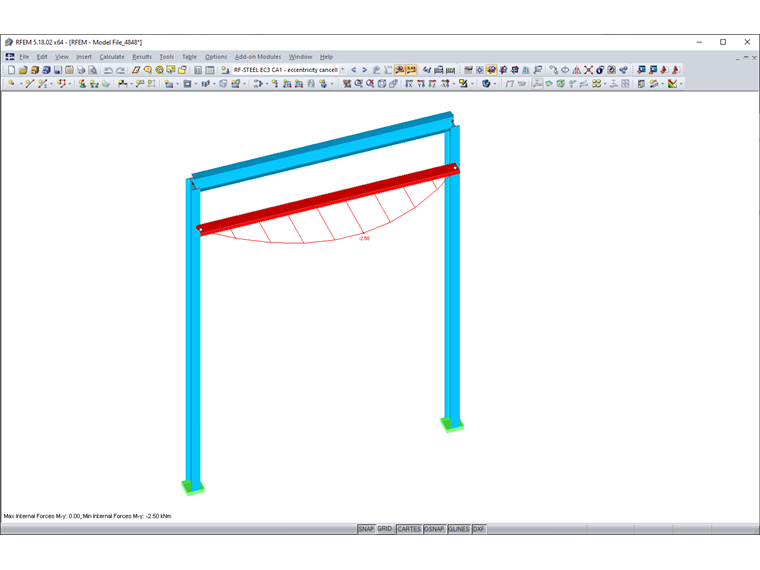

Imagen 02 - Distribución del momento flector de la viga del muro
