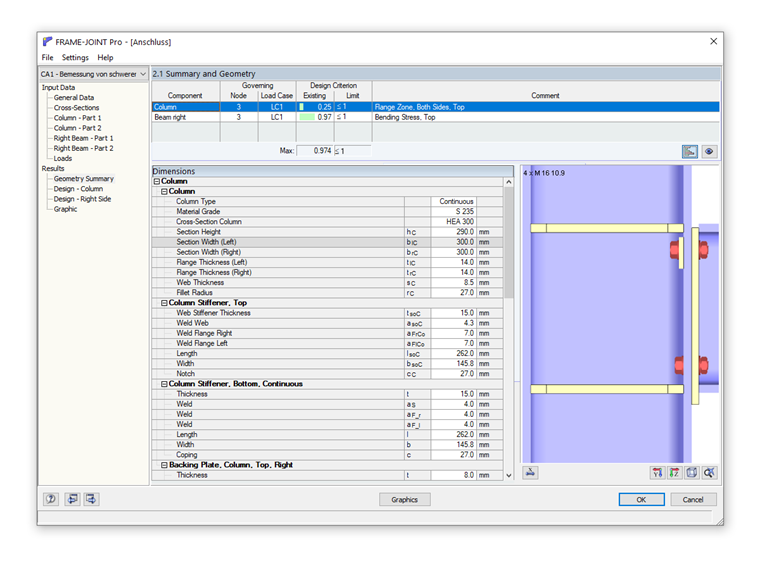

在柱子中布置垫板只会增加螺栓行的抵抗力,对此起决定作用的失效模式 1(翼缘完全屈服,螺栓未失效)。 在您的示例中可能并非如此,即失效模式 2 起主导作用: 在这种情况下,垫板不会导致框架拐角处的连接阻力增加。
有关该主题的更多信息,请参见 DIN EN 1993-1-8 的相应部分,该部分是 FRAME-JOINT Pro 中的计算基础。
使用垫板时,还应注意上述规范中 6.2.4.3 的几何尺寸规定。
在柱子中布置垫板只会增加螺栓行的抵抗力,对此起决定作用的失效模式 1(翼缘完全屈服,螺栓未失效)。 在您的示例中可能并非如此,即失效模式 2 起主导作用: 在这种情况下,垫板不会导致框架拐角处的连接阻力增加。
有关该主题的更多信息,请参见 DIN EN 1993-1-8 的相应部分,该部分是 FRAME-JOINT Pro 中的计算基础。
使用垫板时,还应注意上述规范中 6.2.4.3 的几何尺寸规定。
