Al modelar una conexión de viga a un pilar continuo, tengo el problema de que el ala del pilar falla por flexión. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. ¿Cuál es el problema?

Q: Al modelar una conexión de viga a un pilar continuo, tengo el problema de que el ala del pilar falla por flexión. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. ¿Cuál es el problema?

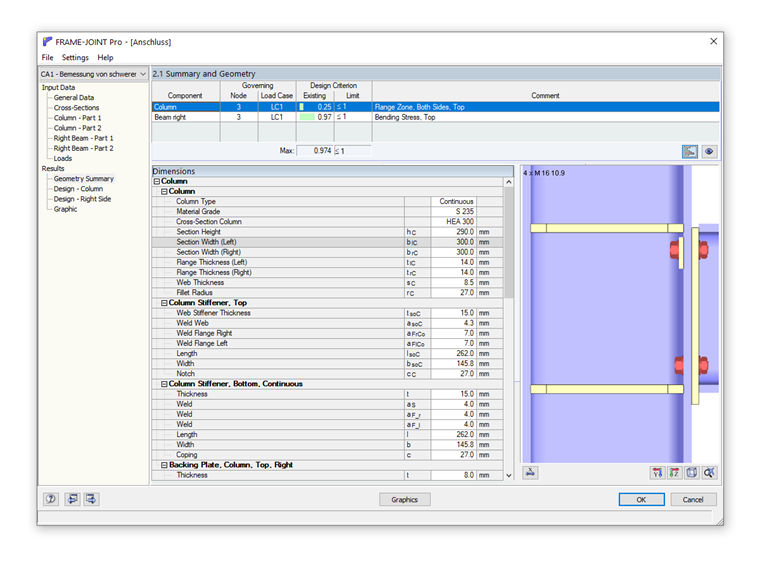

La disposición de las chapas de refuerzo en el pilar solo aumenta la resistencia de una fila de tornillos, para la cual el Modo de fallo 1 (fluencia completa del ala sin fallo del tornillo) es determinante. Vermutlich ist dies in Ihrem Beispiel nicht der Fall, d. h. Versagensmodus 2 ist maßgebend: Hier bewirken die Unterlegbleche keine erhöhte Anschlusstragfähigkeit der Rahmenecke.Weitere Informationen zu diesem Thema finden sich im entsprechenden Abschnitt der DIN EN 1993-1-8, die für die Berechnung in RAHMECK Pro als Grundlage dient.Bei der Anwendung von Unterlegblechen sind auch die Geometrievorgaben nach Abschnitt 6.2.4.3 der oben genannten Norm zu beachten.

Question

Al modelar una conexi&#243;n de viga a un pilar continuo, tengo el problema de que el ala del pilar falla por flexi&#243;n. F&#252;ge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, &#228;ndert sich an s&#228;mtlichen Ausnutzungsgraden nichts. &#191;Cu&#225;l es el problema?

Accepted Answer

La disposici&#243;n de las chapas de refuerzo en el pilar solo aumenta la resistencia de una fila de tornillos, para la cual el Modo de fallo 1 (fluencia completa del ala sin fallo del tornillo) es determinante. Vermutlich ist dies in Ihrem Beispiel nicht der Fall, d. h. Versagensmodus 2 ist ma&#223;gebend: Hier bewirken die Unterlegbleche keine erh&#246;hte Anschlusstragf&#228;higkeit der Rahmenecke.Weitere Informationen zu diesem Thema finden sich im entsprechenden Abschnitt der DIN EN 1993-1-8, die f&#252;r die Berechnung in RAHMECK Pro als Grundlage dient.Bei der Anwendung von Unterlegblechen sind auch die Geometrievorgaben nach Abschnitt 6.2.4.3 der oben genannten Norm zu beachten.

Influencia de las chapas de refuerzo en la resistencia de las uniones de vigas en FRAME-JOINT Pro

Al modelar una conexión de viga a un pilar continuo, tengo el problema de que el ala del pilar falla por flexión. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. ¿Cuál es el problema?
