Podczas modelowania połączenia belki ze słupem ciągłym pojawia się problem polegający na tym, że pas słupa ulega uszkodzeniu pod wpływem zginania. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. Na czym polega problem?

Question

Podczas modelowania połączenia belki ze słupem ciągłym pojawia się problem polegający na tym, że pas słupa ulega uszkodzeniu pod wpływem zginania. F&#252;ge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, &#228;ndert sich an s&#228;mtlichen Ausnutzungsgraden nichts. Na czym polega problem?

Accepted Answer

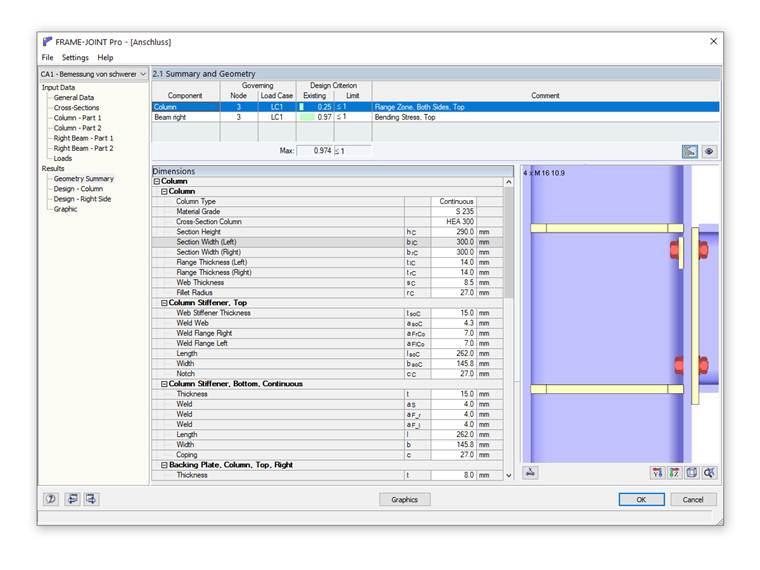

Rozmieszczenie podkładek w słupie zwiększa tylko nośność rzędu śrub, dla kt&#243;rego decydujące znaczenie ma przypadek zniszczenia 1 (całkowite uplastycznienie pasa bez uszkodzenia śruby). Vermutlich ist dies in Ihrem Beispiel nicht der Fall, d. h. Versagensmodus 2 ist ma&#223;gebend: Hier bewirken die Unterlegbleche keine erh&#246;hte Anschlusstragf&#228;higkeit der Rahmenecke.Weitere Informationen zu diesem Thema finden sich im entsprechenden Abschnitt der DIN EN 1993-1-8, die f&#252;r die Berechnung in RAHMECK Pro als Grundlage dient.Bei der Anwendung von Unterlegblechen sind auch die Geometrievorgaben nach Abschnitt 6.2.4.3 der oben genannten Norm zu beachten.

Wpływ podkładek na nośność połączeń belek we FRAME‑JOINT Pro

Podczas modelowania połączenia belki ze słupem ciągłym pojawia się problem polegający na tym, że pas słupa ulega uszkodzeniu pod wpływem zginania. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. Na czym polega problem?
