Quando si modella un collegamento di trave a una colonna continua, ho il problema che l'ala della colonna si rompe per flessione. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. Qual è il motivo?

Question

Quando si modella un collegamento di trave a una colonna continua, ho il problema che l'ala della colonna si rompe per flessione. F&#252;ge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, &#228;ndert sich an s&#228;mtlichen Ausnutzungsgraden nichts. Qual &#232; il motivo?

Accepted Answer

La disposizione delle piastre di supporto nella colonna aumenta solo la resistenza di una fila di bulloni, per la quale &#232; determinante la modalit&#224; di rottura 1 (snervamento completo dell'ala senza rottura del bullone). Vermutlich ist dies in Ihrem Beispiel nicht der Fall, d. h. Versagensmodus 2 ist ma&#223;gebend: Hier bewirken die Unterlegbleche keine erh&#246;hte Anschlusstragf&#228;higkeit der Rahmenecke.Weitere Informationen zu diesem Thema finden sich im entsprechenden Abschnitt der DIN EN 1993-1-8, die f&#252;r die Berechnung in RAHMECK Pro als Grundlage dient.Bei der Anwendung von Unterlegblechen sind auch die Geometrievorgaben nach Abschnitt 6.2.4.3 der oben genannten Norm zu beachten.

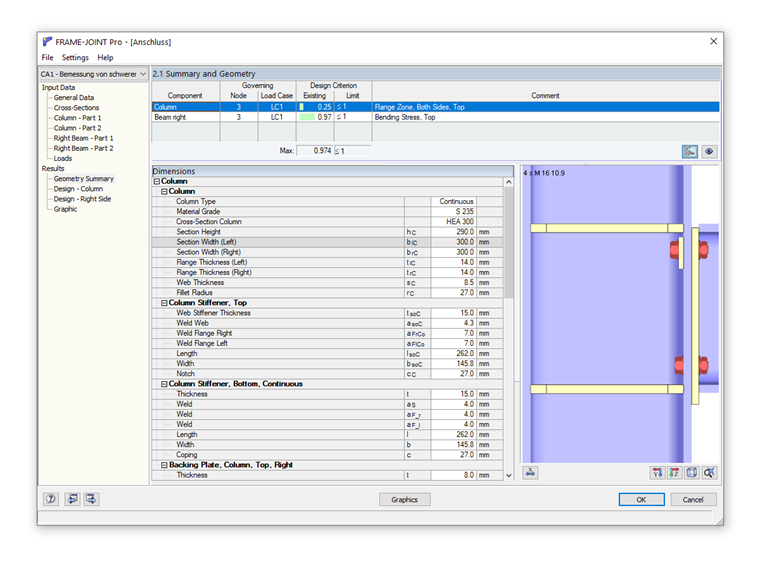

Influenza delle piastre di supporto sulla resistenza dei giunti di travi in FRAME-JOINT Pro

Quando si modella un collegamento di trave a una colonna continua, ho il problema che l'ala della colonna si rompe per flessione. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. Qual è il motivo?
