Bei der Modellierung eines Riegelanschlusses an eine durchgehende Stütze habe ich das Problem, dass der Stützenflansch auf Biegung versagt. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. Woran liegt das?

Q: Bei der Modellierung eines Riegelanschlusses an eine durchgehende Stütze habe ich das Problem, dass der Stützenflansch auf Biegung versagt. Füge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, ändert sich an sämtlichen Ausnutzungsgraden nichts. Woran liegt das?

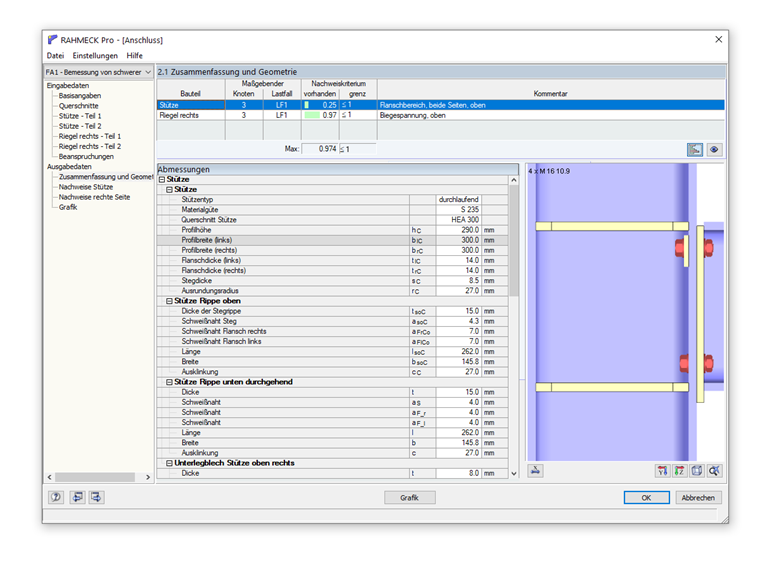

Die Anordnung von Unterlegblechen in der Stütze erhöht lediglich die Tragfähigkeit einer Schraubenreihe, bei der Versagensmodus 1 (vollständiges Fließen des Flansches ohne Schraubenversagen) maßgebend ist. Vermutlich ist dies in Ihrem Beispiel nicht der Fall, d. h. Versagensmodus 2 ist maßgebend: Hier bewirken die Unterlegbleche keine erhöhte Anschlusstragfähigkeit der Rahmenecke.Weitere Informationen zu diesem Thema finden sich im entsprechenden Abschnitt der DIN EN 1993-1-8, die für die Berechnung in RAHMECK Pro als Grundlage dient.Bei der Anwendung von Unterlegblechen sind auch die Geometrievorgaben nach Abschnitt 6.2.4.3 der oben genannten Norm zu beachten.

Question

Bei der Modellierung eines Riegelanschlusses an eine durchgehende St&#252;tze habe ich das Problem, dass der St&#252;tzenflansch auf Biegung versagt. F&#252;ge ich nun im Zusatzmodul RAHMECK Pro Unterlegbleche hinzu, &#228;ndert sich an s&#228;mtlichen Ausnutzungsgraden nichts. Woran liegt das?

Accepted Answer

Die Anordnung von Unterlegblechen in der St&#252;tze erh&#246;ht lediglich die Tragf&#228;higkeit einer Schraubenreihe, bei der Versagensmodus 1 (vollst&#228;ndiges Flie&#223;en des Flansches ohne Schraubenversagen) ma&#223;gebend ist. Vermutlich ist dies in Ihrem Beispiel nicht der Fall, d. h. Versagensmodus 2 ist ma&#223;gebend: Hier bewirken die Unterlegbleche keine erh&#246;hte Anschlusstragf&#228;higkeit der Rahmenecke.Weitere Informationen zu diesem Thema finden sich im entsprechenden Abschnitt der DIN EN 1993-1-8, die f&#252;r die Berechnung in RAHMECK Pro als Grundlage dient.Bei der Anwendung von Unterlegblechen sind auch die Geometrievorgaben nach Abschnitt 6.2.4.3 der oben genannten Norm zu beachten.
