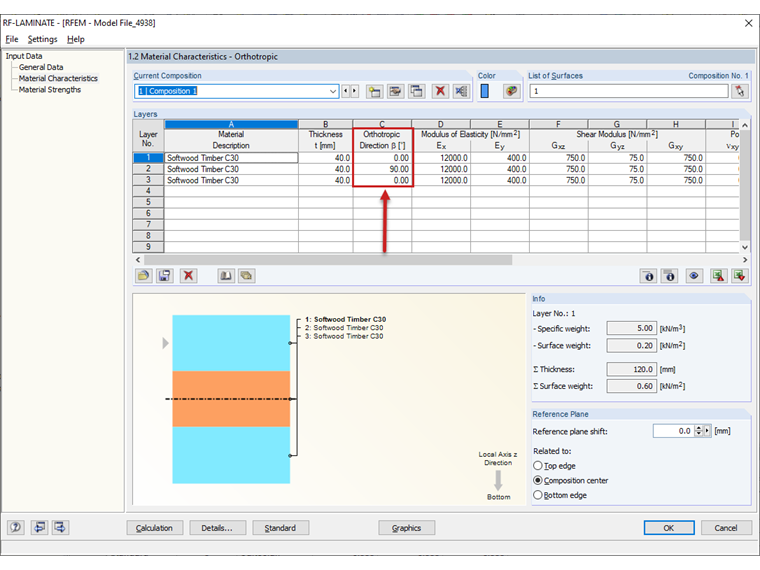

RF-LAMINATE 中的应力指数,例如 σb,90 ,不是 RF-LAMINATE 中的局部面轴系,而是 RF-LAMINATE 中窗口“1.2 材料属性”中定义的正交各向异性方向,见图 01。 .

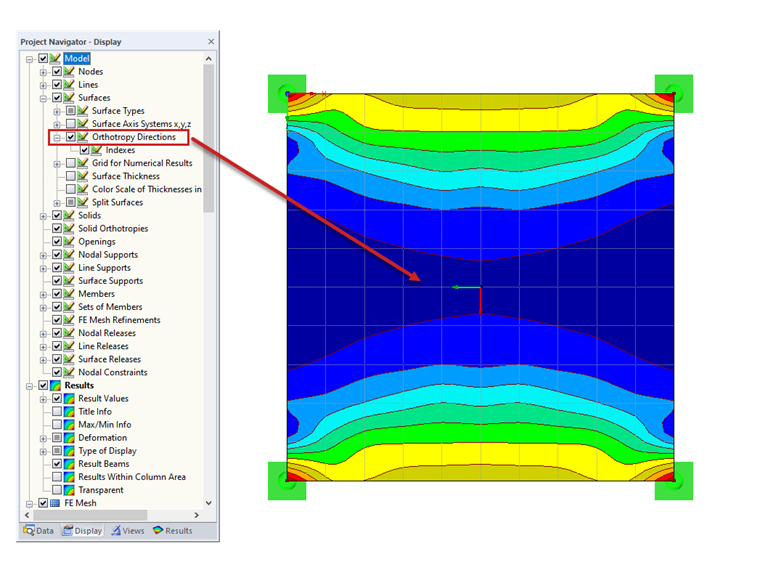

在显示导航器中激活正交各向异性方向可以以图形方式显示,见图 02。 红色箭头表示应力“零方向”,即应力 σb,0的方向。

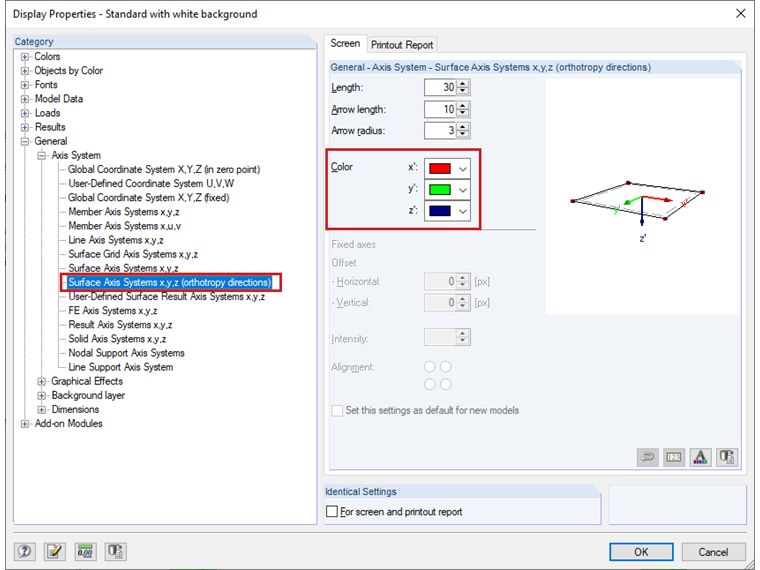

箭头的颜色可以在显示属性中调整(基本类别,轴系,面轴系 x, y, z (正交各向异性方向)),见图 03。
因此,在该方向上的应力 σb,0作用在 RF-LAMINATE 中定义的层的每一个正交各向异性方向上,σb,90作用在定义的正交各向异性方向的横向上。
