Affichage des contraintes dans RF-LAMINATE au niveau de la direction orthotrope 90°

Les indices des contraintes de RF-LAMINATE, tels que σ_b,90 , ne se réfèrent pas au système d'axes de surface local de RFEM, mais aux directions d'orthotropie définies dans la fenêtre « 1.2 Propriétés de matériau » de RF-LAMINATE (voir la Figure 01).

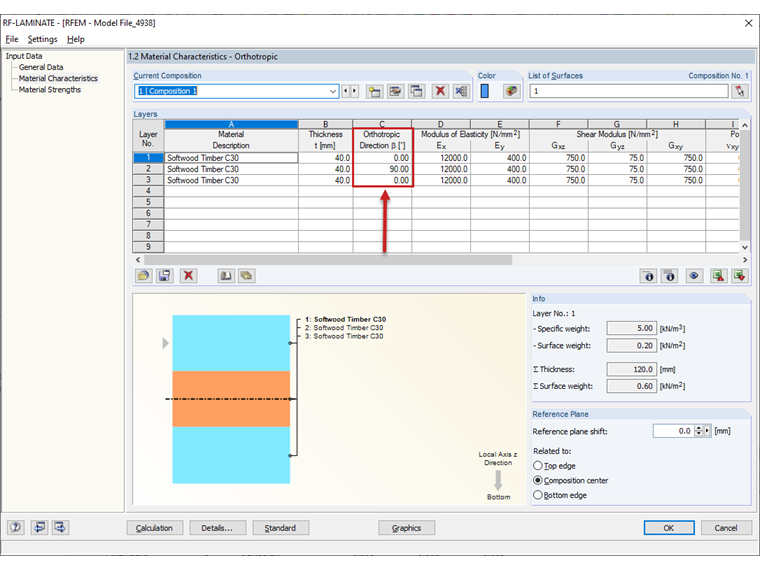

1 Orthotropie des couches dans RF-LAMINATE

Les directions d'orthotropie peuvent être affichées graphiquement en les activant dans le navigateur Afficher (voir la Figure 02). La flèche rouge représente la « direction nulle » de la contrainte, c'est-à-dire la direction de la contrainte σ_b,0.

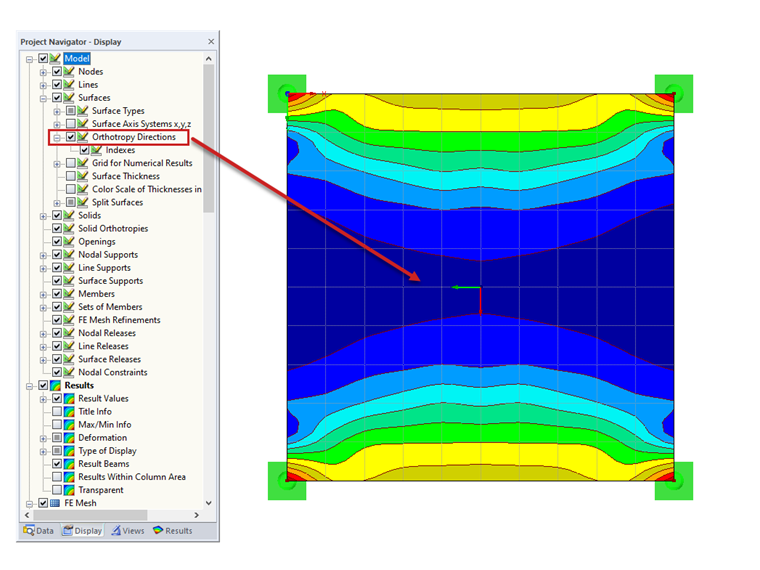

2 Affichage graphique des directions d'orthotropie

Les couleurs des flèches peuvent être ajustées dans les propriétés d'affichage (catégorie Général, Système d'axes, Systèmes d'axes surfaciques x, y, z (directions d'orthotropie)) (voir la Figure 03).

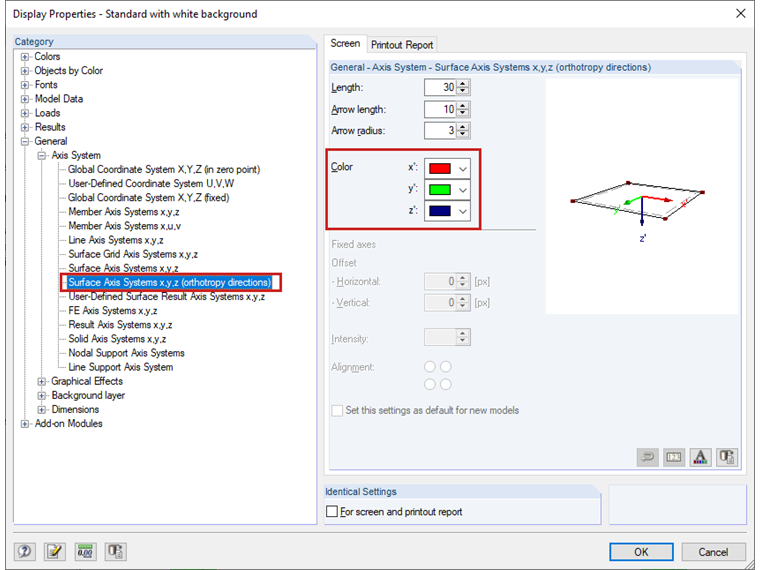

3 Ajustement des couleurs des systèmes d'axes

Ainsi, la contrainte σ_b,0 dans cette direction s'applique à chaque direction d'orthotropie d'une couche définie dans RF-LAMINATE et σ_b,90 s'applique à la contrainte transversale aux directions d'orthotropie définies.
