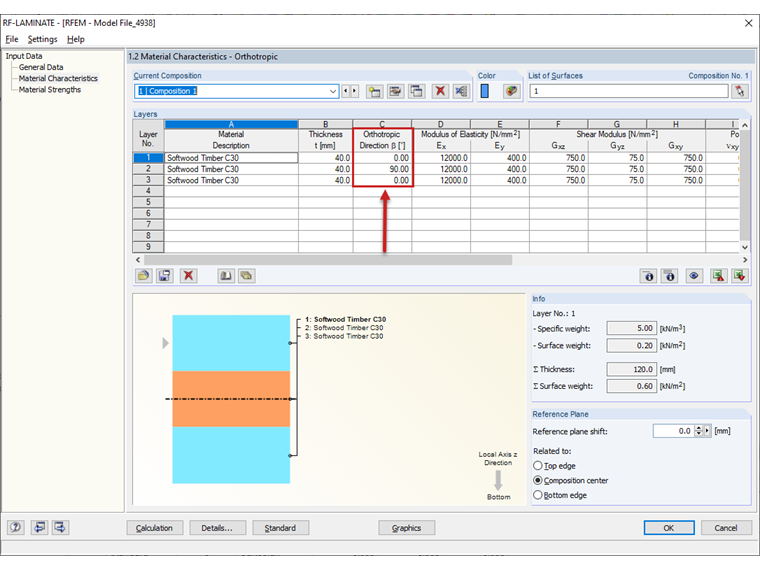

Wskaźniki naprężeń z RF-LAMINATE, takie jak σb,90 , nie odnoszą się do lokalnego układu osi powierzchni z programu RFEM, ale do kierunków ortotropii zdefiniowanych w oknie „1.2 Właściwości materiału” w RF-LAMINATE, patrz rysunek 01 .

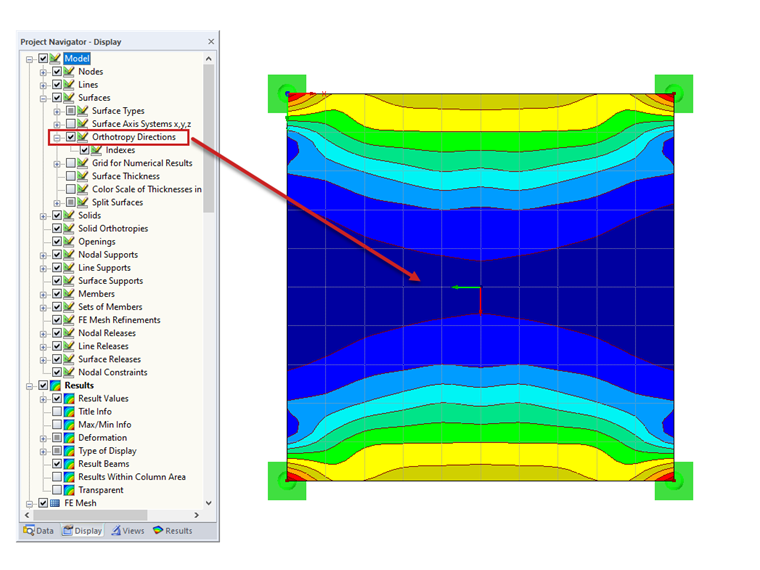

Kierunki ortotropii można wyświetlić graficznie aktywując je w nawigatorze Wyświetlić, patrz Rysunek 02. Czerwona strzałka przedstawia "kierunek zerowy" naprężenia, to znaczy kierunek naprężenia σb, 0.

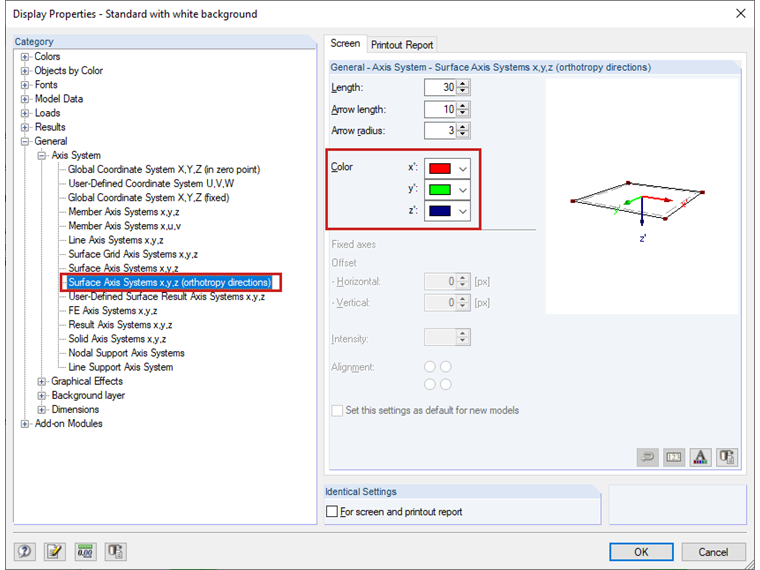

Kolorystyka strzałek można dostosowywać we właściwościach wyświetlania (kategoria Ogólne, Układ osi, Układy osi powierzchni x, y, z (kierunki ortotropii)), patrz rysunek 03.
Zatem naprężenie σb,0 w tym kierunku odnosi się do każdego kierunku ortotropii warstwy zdefiniowanej w RF-LAMINATE, a σb,90 odnosi się do naprężeń poprzecznych do zdefiniowanych kierunków ortotropii.
