¿Por qué no se muestran las tensiones de la orientación de 90 ° para una capa con la dirección de ortotropía de 90 ° para σb, 90 en RF -LAMINATE?

Respuesta

Los índices de las tensiones de RF -LAMINATE, como σb, 90 , no se refieren al sistema de ejes local de la superficie de RFEM, sino a las direcciones de ortotropía definidas en la ventana "1.2 Propiedades del material" en RF -LAMINATE, ver imagen 01 .

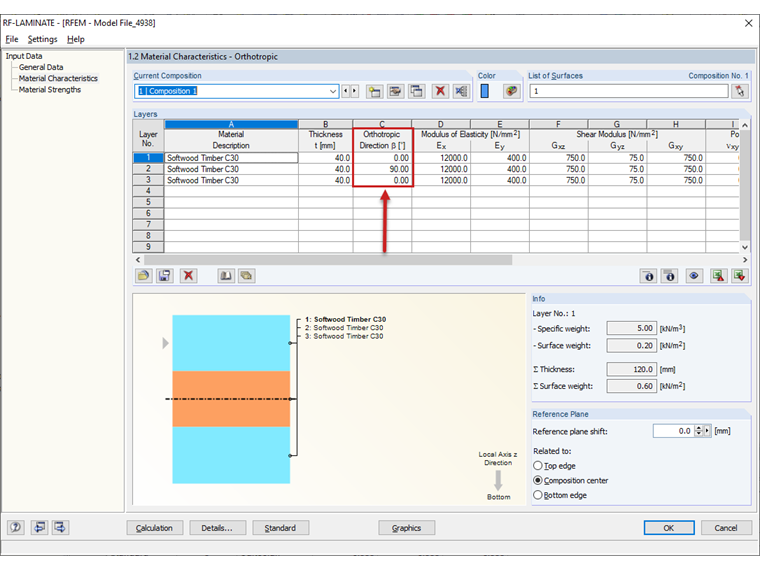

Imagen 01 - Direcciones de ortotropía de capas en RF-LAMINATE

Las direcciones de ortotropía se pueden mostrar gráficamente activándolas en el navegador Mostrar, ver imagen 02. La flecha roja representa la "dirección cero" de la tensión, es decir, la dirección de la tensión σb, 0 .

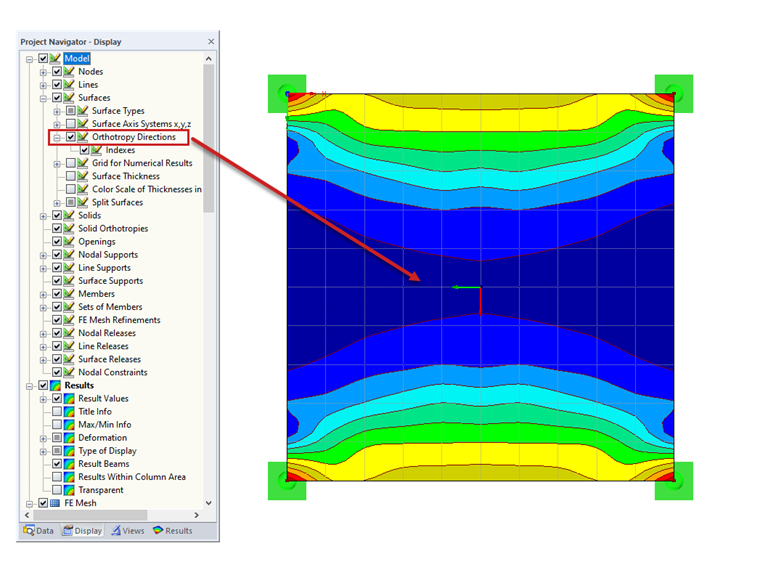

Imagen 02 - Visualización gráfica de las direcciones de ortotropía

Los colores de las flechas se pueden ajustar dentro de las propiedades de visualización (categoría General, Sistema de ejes, Sistemas de ejes de superficie x, y, z (direcciones de ortotropía)), ver Imagen 03.

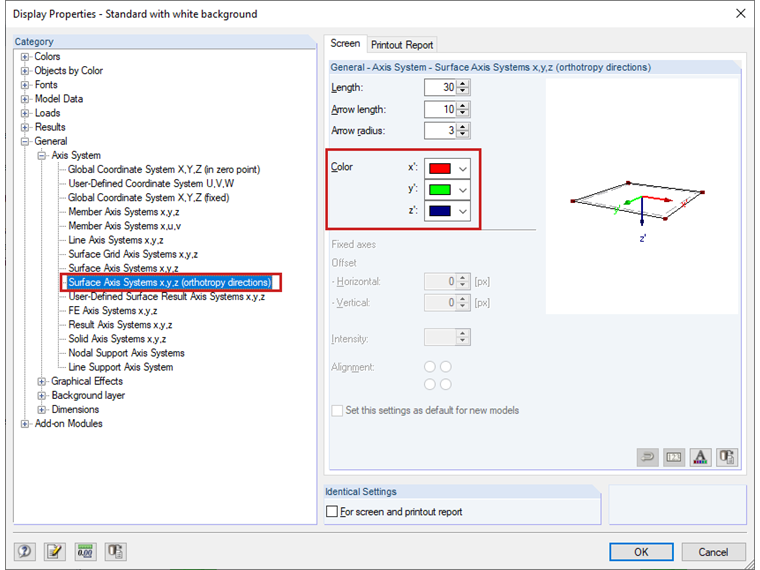

Imagen 03 - Ajuste de los colores de los sistemas de ejes

Por lo tanto, la tensión σ b, 0 en esta dirección se aplica a cada dirección de ortotropía de una capa definida en RF -LAMINATE, y σ b, 90 se aplica a la tensión transversal a las direcciones de ortotropía definidas.
