回复:

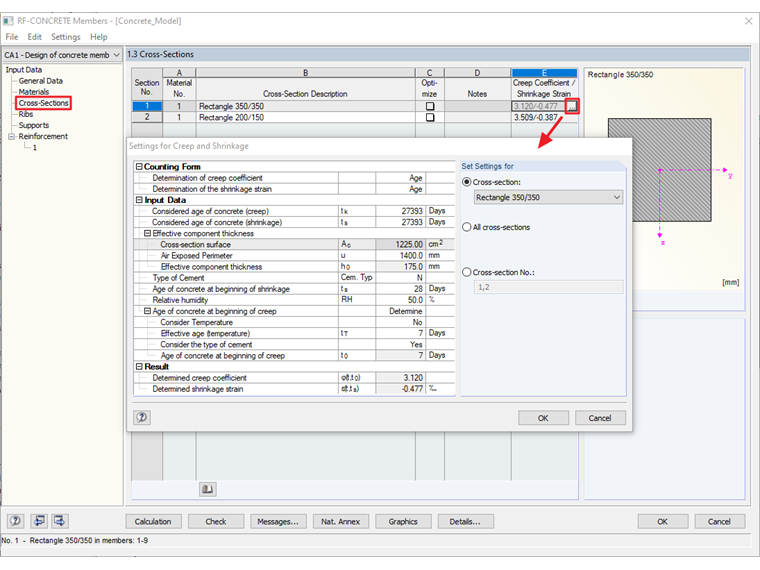

在蠕变系数/收缩应变表格的最后一列中，显示收缩和徐变参数。
您有什么问题想问的吗？
常见问题和解答 (FAQ)
长度: 00:00:48 min
常见问题和解答 (FAQ)
长度: 00:01:00 min
常见问题和解答 (FAQ)
长度: 00:00:50 min
长度: 00:00:55 min
长度: 00:01:43 min
常见问题和解答 (FAQ)
是否可以对...
长度: 00:00:56 min
常见问题和解答 (FAQ)
长度: 00:00:50 min
常见问题和解答 (FAQ)
长度: 00:00:43 min
产品功能
长度: 00:00:00 min
Bei der Abbildung einer Rippe aus Stahlbeton mit darüberstehender Mauerwerkswand besteht die Gefahr einer Unterbemessung der Rippe, wenn das Tragverhalten des Mauerwerks nicht korrekt berücksichtigt und die Verbindung zwischen Mauerwerkswand und Unterzug nicht ausreichend genau modelliert wird. Dieser Artikel soll sich mit dieser Problematik und den möglichen Modellierungen einer solchen Konstruktion auseinandersetzen. Im Beispiel wird die Bewehrung rein aus den Schnittgrößen und ohne jegliche konstruktive Mindestbewehrung ermittelt.
混凝土在开裂状态下的变形有多种不同的计算方法可供选择。 RFEM 软件可以分别按照欧洲规范 DIN EN 1992-1-1 7.4.3 所规定的解析分析方法以及非线性数值分析方法进行计算。 两种方法都有不同的特点，可以根据具体情况或多或少地适用。 本文将概述这两种计算方法。
Bei der Bemessung von Stahlbetonbauteilen nach EN 1992‑1‑1 [1] sind nichtlineare Verfahren der Schnittgrößenermittlung für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit möglich. Dabei werden die Schnittgrößen und Verformungen unter Berücksichtigung des nichtlinearen Schnittgrößen-Verformungs-Verhaltens bestimmt. Die Berechnung der Spannungen und Dehnungen im gerissenen Zustand liefert in der Regel Durchbiegungen, die deutlich über den linear ermittelten Werten liegen.
对于较大的应力变化范围和较大的荷载变化幅度的作用力，必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下，混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
- 自动从 RFEM 导入内力
- 承载能力极限状态和正常使用极限状态设计
- 使用 RFEM 的模块扩展 EC2 可以按照 EN 1992-1-1:2004（欧洲规范 2）和以下国家附录对钢筋混凝土杆件进行设计：
-
DIN EN 1992-1-1/NA/A1:2015-12（德国） -
ÖNORM B 1992-1-1:2018-01（奥地利） -
NBN EN 1992-1-1 ANB:2010（比利时） -
BDS EN 1992-1-1:2005/NA:2011（保加利亚） -
EN 1992-1-1 DK NA:2013（丹麦） -
NF EN 1992-1-1/NA:2016-03（法国） -
SFS EN 1992-1-1/NA:2007-10（芬兰） -
UNI EN 1992-1-1/NA:2007-07（意大利） -
LVS EN 1992-1-1:2005/NA:2014（拉脱维亚） -
LST EN 1992-1-1:2005/NA:2011（立陶宛） -
MS EN 1992-1-1:2010（马来西亚） -
NEN-EN 1992-1-1+C2:2011/NB:2016（荷兰） -
NS EN 1992-1 -1:2004-NA:2008（挪威） -
PN EN 1992-1-1/NA:2010（波兰） -
NP EN 1992-1-1/NA:2010-02（葡萄牙） -
SR EN 1992-1-1:2004/NA:2008（罗马尼亚） -
SS EN 1992-1-1/NA:2008（瑞典） -
SS EN 1992-1-1/NA:2008-06（新加坡） -
STN EN 1992-1-1/NA:2008-06（斯洛伐克） -
SIST EN 1992-1-1:2005/A101:2006（斯洛文尼亚） -
UNE EN 1992-1-1/NA:2013（西班牙） -
CSN EN 1992-1-1/NA:2016-05（捷克） -
BS EN 1992-1-1:2004/NA:2005（英国） -
TKP EN 1992-1-1:2009（白俄罗斯） -
CYS EN 1992-1-1:2004/NA:2009（塞浦路斯）
-
- 除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在自定义附录里可以设置自己的极限值和参数。
- 可根据需要详细设置计算选项
- 快速、清晰的结果输出，便于核查计算步骤
- RFEM 中集成了图形结果输出功能；例如需要的钢筋
- 表格中清楚显示计算结果，并在结构模型中显示结果图形
- 结果完整集成在 RFEM 计算书中
- 承载能力极限状态下自由定义两个或三个钢筋层
- 向量显示内力的主应力方向，可以根据作用调整第三层钢筋的方向
- 避免受压或受剪配筋的设计替代方案
- 面设计作为深梁（膜结构理论）
- 可以为上部和下部钢筋定义基本钢筋
- 正常使用极限状态设计的设计配筋值的定义
- 所选栅格的点中的结果输出
- 选择扩展“非线性模块”。 在 RF-CONCRETE Deflect 中按照规范按照规范折减刚度，或者在 RF-CONCRETE NL 中通过一般非线性计算通过迭代计算刚度折减。
- 柱子边缘弯矩设计
- 详细列出设计失败的原因
- 列出所有设计位置的计算细节，便于配筋计算时的可追踪性
- 将纵向钢筋的等值线导出为 DXF 文件，然后在 CAD 程序中配筋图时使用
- 计算纵向、剪切和抗扭钢筋
- 显示最小配筋和受压配筋
- 计算中性轴高度、混凝土和钢筋的应变
- 截面设计验算杆件的绕两个轴的受弯
- 楔形杆件设计
- 在状态 II 下计算变形示例按照 EN 1992-1-1, 7.4.3
- 考虑受拉刚化效应
- 考虑徐变和收缩
- 详细列出设计失败的原因
- 列出所有设计位置的计算细节，便于配筋计算时的可追踪性
- 截面优化选项
- 三维渲染显示混凝土配筋截面
- 完整的钢结构明细表的输出
- 按照规范 EN 1992-1-2 对矩形和圆形截面进行抗火验算
- 该模块的可选扩展模块 RF-CONCRETE Members 可以对结构框架的承载能力极限状态和正常使用极限状态进行非线性计算。 该扩展模块可以通过非线性计算或对 3D 框架结构进行非线性分析，来计算不稳定结构构件。 更多信息请参阅附加模块 RF-CONCRETE NL 的产品描述。
计算完成后，在模块中会出现表格，列出所需钢筋面积和正常使用极限状态设计的结果。 所有中间值都包含在其中。
RF-CONCRETE Members的结果显示为每根杆件的结果图。 纵向和剪切钢筋的配筋方案（包括草图）都按照现行规定进行记录。 可以编辑配筋方案，并且可以调整例如杆件数量和锚固。 更改将自动更新。 包括钢筋在内的混凝土截面可以在 3D 渲染中显示。 这样，程序为创建包括钢筋明细表在内的配筋图提供了最佳的文档选择。
模块 RF-CONCRETE Surfaces的计算结果可以通过等值线、等值面或数值的形式显示。 纵向钢筋的显示可以按照需要的钢筋、需要的附加钢筋、现有的基本或附加钢筋以及现有的总钢筋进行分类。 纵向钢筋的等值线可以作为 DXF 文件导出，作为进一步在 CAD 程序中使用的配筋图的基础。
