Réponse:

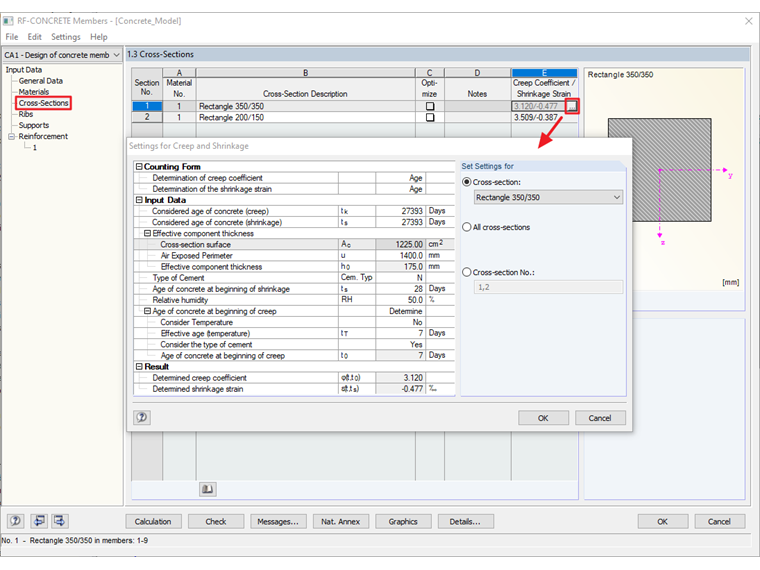

Les paramètres du retrait et du fluage se trouvent dans le Tableau 1.3, dans la dernière colonne du tableau coefficient de fluage/déformation du retrait.
Paramètres du retrait et du fluage
Est-il possible de définir des paramètres pour le calcul du retrait et du fluage dans RF-CONCRETE Members ?
