Odpowiedź:

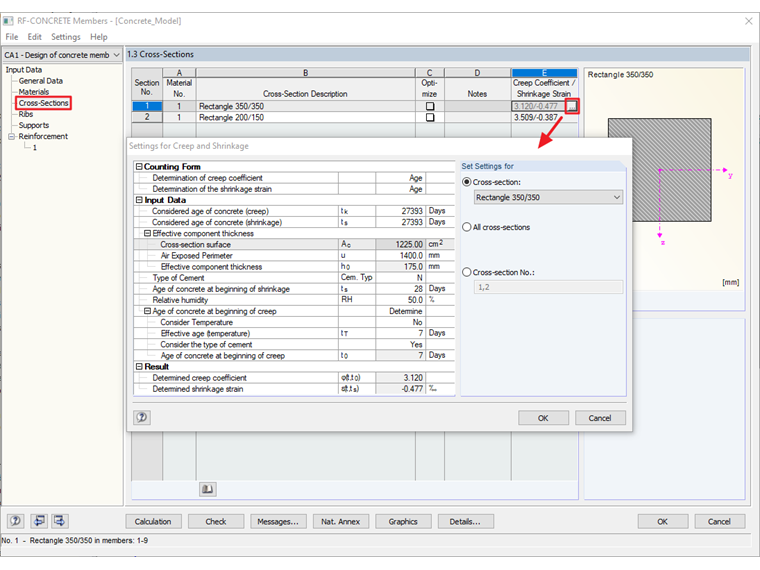

Parametry skurczu i pełzania można znaleźć w tabeli 1.3 w ostatniej kolumnie tabeli Współczynnik pełzania/odkształcenie skurczowe.
Parametry skurczu i pełzania
Czy można ustawić parametry obliczeń skurczu i pełzania w prętach RF ‑ CONCRETE?
