Odpověď:

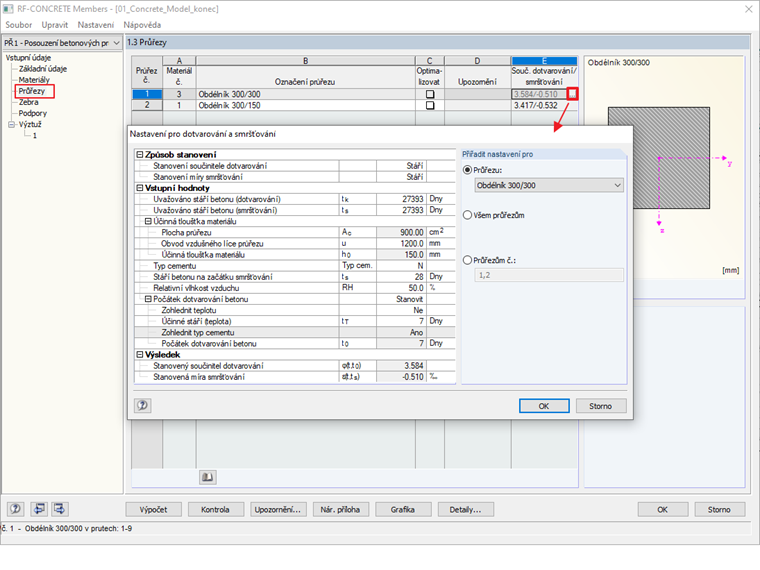

Parametry pro smršťování a dotvarování naleznete v Tabulce 1.3 v posledním sloupci tabulky Součinitele smršťování/dotvarování.
Parametry pro smršťování a dotvarování
Je možné v RF-CONCRETE Members nastavit parametry pro výpočet smršťování a dotvarování?
Máte nějaké otázky?
Délka: 00:00:48 min
Délka: 00:00:50 min
Délka: 00:00:55 min
Délka: 00:01:43 min
Délka: 00:00:56 min
Délka: 00:00:50 min
Délka: 00:00:43 min
Funkce programu
Délka: 00:00:00 min
Při modelování železobetonového žebra podpírajícího zděnou stěnu existuje nebezpečí, že žebro bude poddimenzováno, pokud nebude správně zohledněno chování zdiva a dostatečně přesně namodelováno spojení mezi zděnou stěnou a průvlakem. Tento článek se zabývá touto problematikou a ukazuje možnosti modelování podobných konstrukcí. V našem příkladu stanovíme výztuž pouze z vnitřních sil a zcela bez minimální konstrukční výztuže.
Pro výpočet deformace trhlinami porušené konstrukce jsou k dispozici různé metody výpočtu. RFEM nabízí analytickou metodu podle ČSN EN 1992-1-1 7.4.3 a fyzikálně-nelineární analýzu. Obě metody mají různé charakteristiky a v závislosti na okolnostech mohou být obě víceméně vhodné. V tomto příspěvku ukážeme přehled obou metod výpočtu.
Při posouzení železobetonových prvků podle EN 1992‑1‑1 [1] lze zvolit nelineární výpočet vnitřních sil pro mezní stav únosnosti a použitelnosti. Při stanovení vnitřních sil a deformací se přitom zohledňují nelineární vztahy mezi vnitřními silami a deformacemi. Při výpočtu napětí a protažení ve stavu porušeném trhlinami jsou zpravidla výsledné průhyby výrazně větší než lineárně spočítané hodnoty.
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
- Automatické převzetí vnitřních sil z programu RFEM
- Posouzení mezního stavu únosnosti a mezního stavu použitelnosti
- Rozšíření modulu EC2 pro RFEM umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Německo) -
ÖNORM B 1992-1-1:2018-01 (Rakousko) -
NBN EN 1992-1-1 ANB:2010 (Belgie) -
BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko) -
EN 1992-1-1 DK NA:2013 (Dánsko) -
NF EN 1992-1-1/NA:2016-03 (Francie) -
SFS EN 1992-1-1/NA:2007-10 (Finsko) -
UNI EN 1992-1-1/NA:2007-07 (Itálie) -
LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko) -
LST EN 1992-1-1:2005/NA:2011 (Litva) -
MS EN 1992-1-1:2010 (Malajsie) -
NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko) -
NS EN 1992-1-1:2004-NA:2008 (Norsko) -
PN EN 1992-1-1/NA:2010 (Polsko) -
NP EN 1992-1-1/NA:2010-02 (Portugalsko) -
SR EN 1992-1-1:2004/NA:2008 (Rumunsko) -
SS EN 1992-1-1/NA:2008 (Švédsko) -
SS EN 1992-1-1/NA:2008-06 (Singapur) -
STN EN 1992-1-1/NA:2008-06 (Slovensko) -
SIST EN 1992-1-1:2005/A101:2006 (Slovinsko) -
UNE EN 1992-1-1/NA:2013 (Španělsko) -
ČSN EN 1992-1-1/NA:2016-05 (Česká republika) -
BS EN 1992-1-1:2004/NA:2005 (Velká Británie) -
TKP EN 1992-1-1:2009 (Bělorusko) -
CYS EN 1992-1-1:2004/NA:2009 (Kypr)
-
- Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Grafické výsledky integrované v programu RFEM, například nutná výztuž
- Číselné výsledky přehledně uspořádané v tabulkách a možnost grafického znázornění výsledků na konstrukci
- Úplná integrace výsledků do tiskového protokolu programu RFEM
- Volitelné zadání dvouvrstvé nebo třívrstvé výztuže pro mezní stav únosnosti
- Vektorové znázornění směrů hlavního napětí vnitřních sil pro optimální úpravu orientace třetí vrstvy výztuže
- Návrhové varianty pro vyloučení tlakové nebo smykové výztuže
- Posouzení ploch jako stěnových nosníků (teorie desek)
- Možnost zadání základních výztuží pro horní a dolní vrstvu výztuže
- Zadání navržené výztuže pro posouzení mezního stavu použitelnosti
- Zobrazení výsledků v bodech libovolně zvoleného rastru
- Volitelné rozšíření modulu o nelineární analýzu deformací pomocí normového snížení tuhosti v přídavném modulu RF ‑ CONCRETE Deflect nebo pomocí obecného nelineárního výpočtu pro snižování tuhosti iterativním způsobem v přídavném modulu RF ‑ CONCRETE NL.
- Posouzení s návrhovými momenty na okrajích sloupů
- Podrobná specifikace příčin neúspěšného posouzení
- Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
- Možnost exportovat izolinie podélné výztuže v souboru DXF a dále je využít jako základ pro výkresy výztuže v CAD programech
- Stanovení podélné, smykové a torzní výztuže
- Vyznačení minimální a tlakové výztuže
- Určení výšky tlakové oblasti, přetvoření betonu a přetvoření výztuže
- Posouzení průřezů namáhaných dvouosým ohybem
- Posouzení prutů s náběhem
- Stanovení deformace ve stavu II, například podle EN 1992-1-1, 7.4.3
- Zohlednění tahového zpevnění
- Zohlednění dotvarování a smršťování betonu
- Podrobná specifikace příčin neúspěšného posouzení
- Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
- Možnosti optimalizace průřezů
- Vizualizace betonových průřezů s výztuží ve 3D renderovaných náhledech
- Výsledný kompletní výkaz výztuže
- Posouzení požární odolnosti obdélníkových a kruhových průřezů zjednodušenou metodou (zónovou metodou) v souladu s EN 1992-1-2
- Volitelné rozšíření modulu RF-CONCRETE Members pro RFEM o nelineární výpočet mezního stavu únosnosti a použitelnosti. Rozšíření umožňuje provést nelineární výpočet k posouzení potenciálně nestabilních prvků nebo ke stanovení deformací 3D prutových konstrukcí. Pro více informací viz RF-CONCRETE NL.
Po skončení výpočtu se zobrazí výsledky posouzení mezního stavu použitelnosti a nutná výztuž v přehledně uspořádaných tabulkách. Kromě toho se zobrazí také všechny mezihodnoty.
Výsledky RF-CONCRETE Members se zobrazí jako průběhy výsledků pro každý prut. Součástí návrhů podélné a třmínkové výztuže jsou praktické nákresy výztuže. Navrženou výztuž lze dále upravovat a měnit například počet prutů a ukotvení. Změny se automaticky aktualizují. Betonové průřezy s výztuží lze vizualizovat pomocí 3D renderování. Tato možnost představuje optimální způsob dokumentace údajů pro zhotovení výkresů výztuže a jejích výkazů.
Výsledky z RF-CONCRETE Surfaces lze zobrazit graficky jako izolinie, izoplochy nebo číselné hodnoty. Zobrazení podélné výztuže může být přitom rozčleněno podle nutné výztuže, nutné přídavné výztuže, navržené základní nebo přídavné výztuže a navržené celkové výztuže. Izolinie podélné výztuže lze exportovat v souboru DXF a dále je využít jako základ pro výkresy výztuže v CAD programech.
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Je možné provést posouzení v přídavném modulu RF-CONCRETE Surfaces také bez přídavné výztuže?
Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?
Je možné v RF-CONCRETE Members nastavit parametry pro výpočet smršťování a dotvarování?
Mohu pomocí materiálového modelu "Izotropní nelineární elastický 1D" simulovat stav betonového průřezu s trhlinami pro ohýbaný nosník?
Proč dostanu tak malé množství výztuže pro otočený deskový nosník? Množství výztuže pro průvlaky je podstatně větší.
