模型不稳定

重要的问题及解答

  • 常见问题与解答

This article was translated by Google Translator

View original text

最新

2021年05月13日

005006

Robert Martinec

RFEM

木结构

结构分析

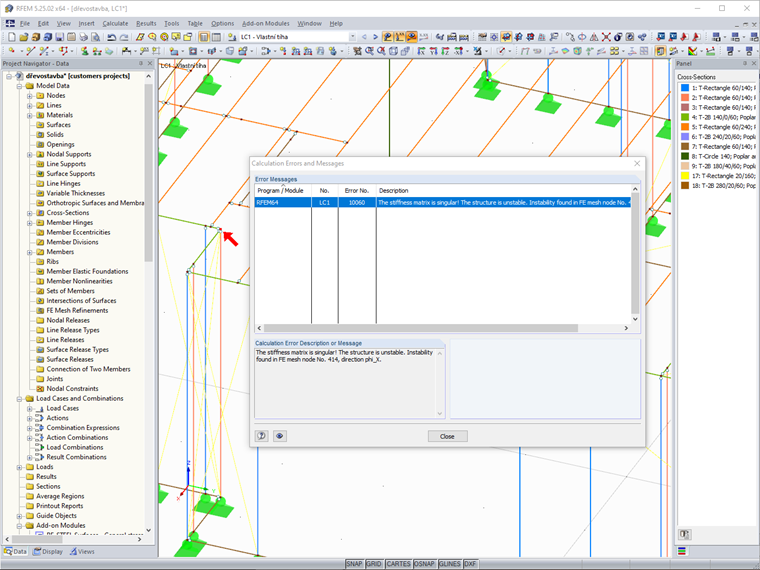

我有一个木结构建筑模型,我将其调适到RFEM程序中使用。 模型必须相同。但是当RFEM报告奇异性时,只能在Scia Engineer中计算。 如何编辑模型才能在RFEM中进行分析?

回答

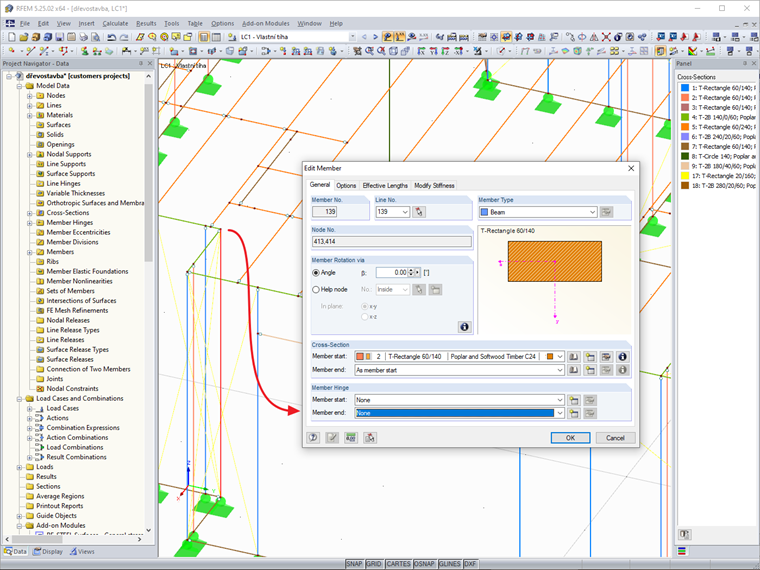

这种不稳定的原因是,所有在杆件末端铰接的杆件都汇聚在一个节点上。 这意味着节点可以自由旋转。 节点上至少要有一个无铰连接的杆件。

您也可以通过在铰链处设置一个较小的刚度来解决该问题,使其不会自由旋转。 那样的话,节点上的所有杆件上都可以连接铰。

关键词

失稳 奇异性 杆端铰
