Instabiles Modell

Ich habe eine modellierte Holzstruktur, die ich aus Scia Engineer übernommen und für RFEM modifiziert habe. Die Modelle sollten identisch sein, aber in Scia Engineer kann das Modell berechnet werden, während mein Modell in RFEM eine Singularität meldet. Wie kann ich das Modell so anpassen, dass es funktioniert?

Antwort:

Die Instabilität wird dadurch verursacht, dass mehrere Stäbe an einem einzigen Knoten konvergieren, die alle an den Enden Gelenke haben. Dadurch kann sich der Knoten frei drehen. Es ist erforderlich, dass mindestens ein Stab mit dem Knoten ohne ein Gelenk verbunden ist.

Dieses Problem ließe sich auch dadurch lösen, dass man dem Gelenk eine geringe Steifigkeit zuweist, so dass es sich nicht frei drehen kann. Dann können die Gelenke an allen Stäben des Knotens erhalten bleiben.

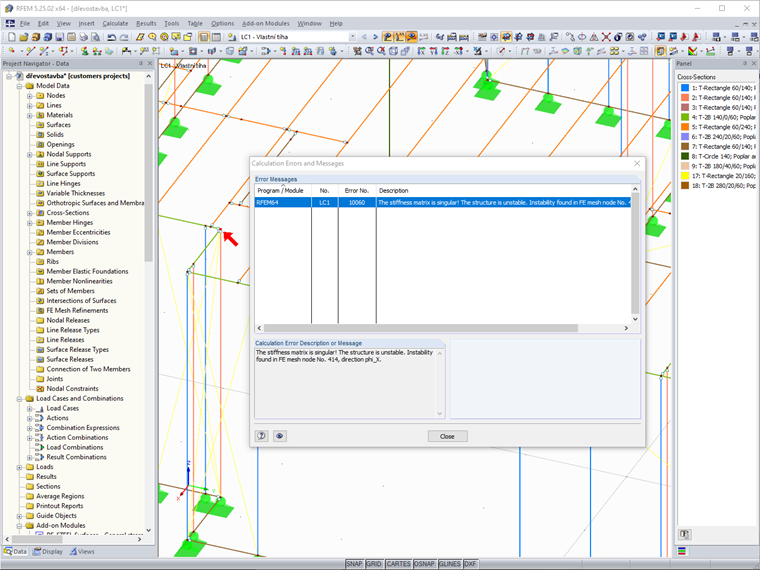

Instabiles Modell
Am Modell wird eine Singularität bei der Berechnung gemeldet.
Instabiles Modell
Der Knoten kann frei drehen. Ein Stab wurde an einem Knoten ohne Gelenk angeschlossen.
