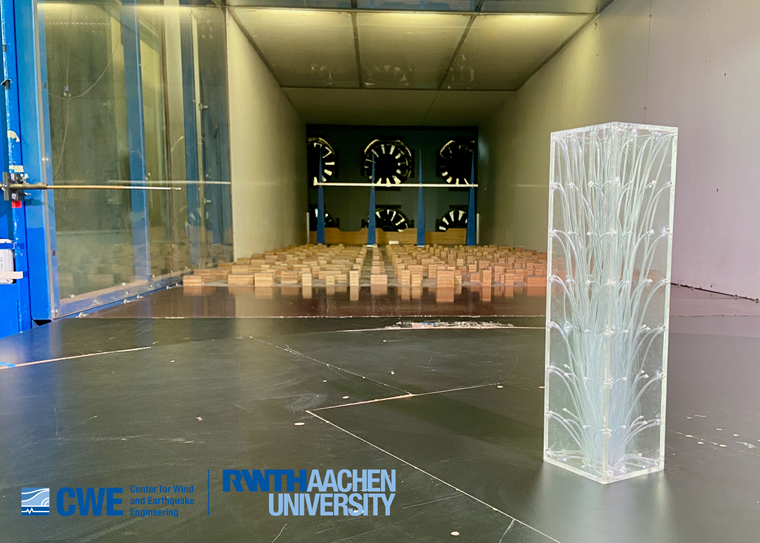

在结构工程领域，准确预测风对结构的影响对于确保安全和性能至关重要。 为了提高CFD模拟的可靠性，必须对实验或现场测量的数据进行验证（图01）。 本常见问题解答概述了在 RWIND 中使用验证数据获得可靠结果的过程.
验证示例的重要性
验证是任何模拟过程中的关键步骤。 这样可以确保模型准确地反映真实情况。 通过将模拟结果与实验数据进行比较，工程师们可以找出差异并改进模型，从而得到更准确的预测。
分步介绍在 RWIND 中使用验证数据
1.准备实验数据
- 采集风洞或外业数据
通过风洞测试或现场测量获得风压分布。 在这个例子中，我们使用的风压数据来自探测点的实验数据。
- 格式化数据

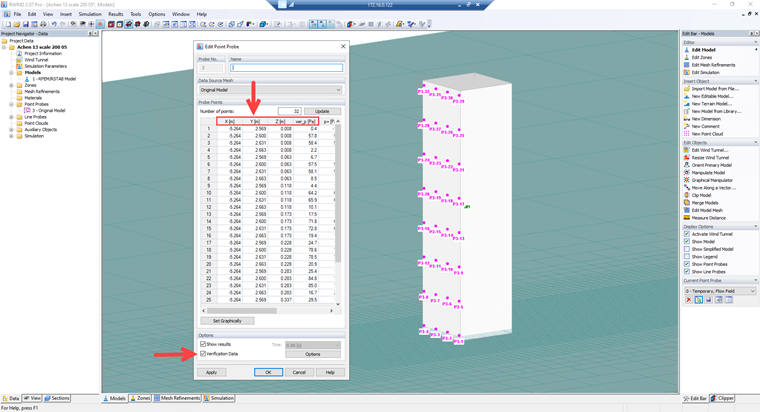

数据转换为与 RWIND 兼容的格式，包括点探测器坐标和实验风压力，您可以通过使用复制-粘贴选项轻松传输数据（图02）。
2.在RWIND中设置模型
- 新建项目: 打开 RWIND 新建工程。
- 导入验证示例的几何尺寸。
- 定义模拟参数： 可以在这里设置区域大小、边界条件、网格密度、风廓线和湍流强度。
3 结果和插值方法

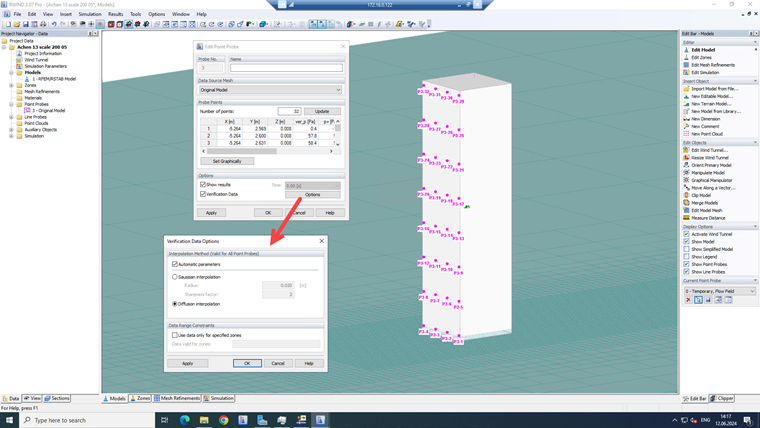

RWIND 中提供两种插值方法： 扩散插值和高斯插值核（图03）。 必须为所有探测器只选择一种方法（参见知识库文章 1871）。 通过插值法，可以将风荷载的实验数据传输到 RFEM 中进行结构分析和设计。
扩散法是将数据从“源”点开始分布在整个面上。 适用于对测点密集的网格。 对于薄的开放结构，该方法只在板的一侧进行插值。 将实验风荷载传递到运动模型中进行结构分析和设计成为可能。

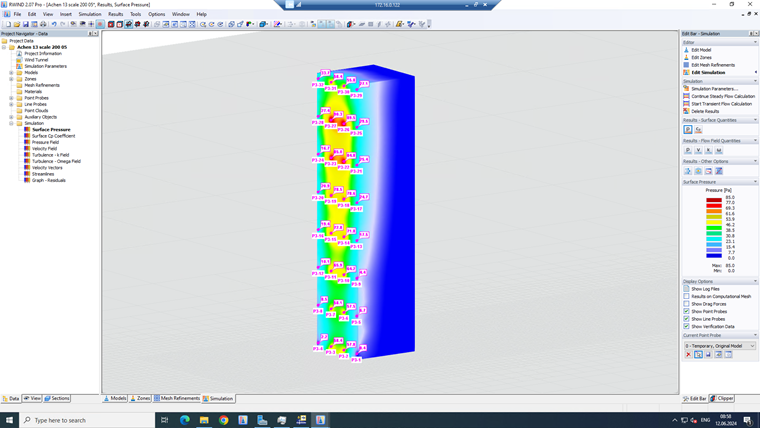

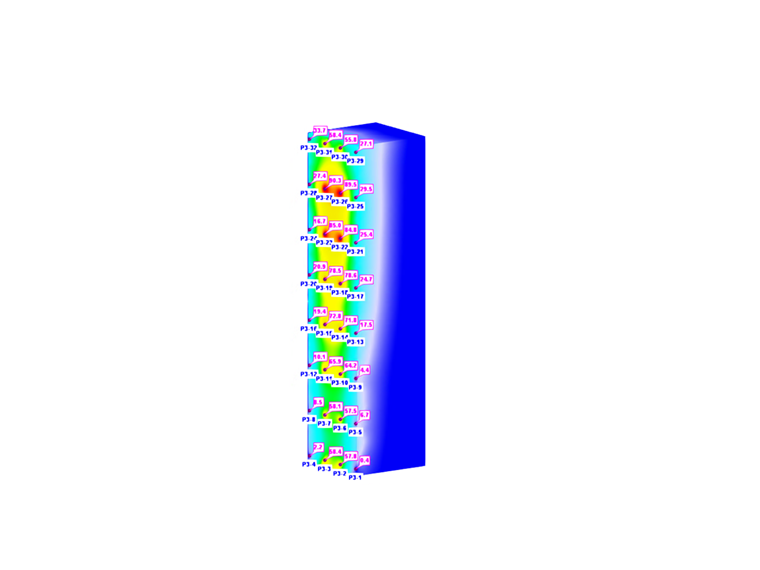

这里是扩散插值的结果（图04）：

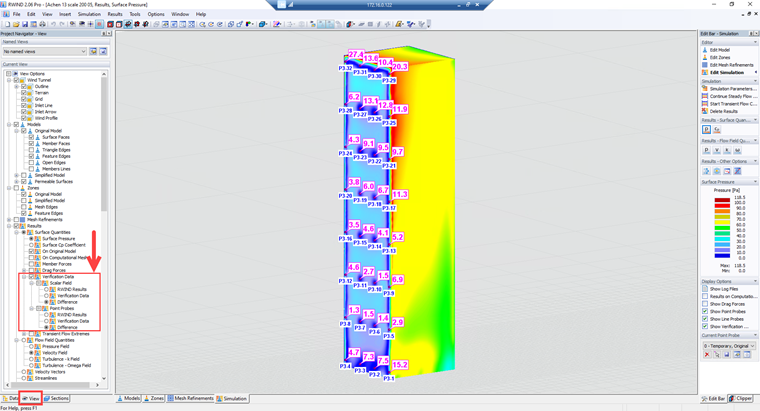

数值计算和实验结果之间的差异如图5所示：
概述总结
将验证性风洞数据集成到RWIND中是实现准确可靠的风流预测的关键一步。 通过系统地准备、导入实验数据并将其与仿真结果进行比较，工程师们可以不断完善模型，并确保安全有效地进行设计验算。 此过程不仅提高了 RWIND 的公信力，而且还有助于结构工程实践的整体进步。
