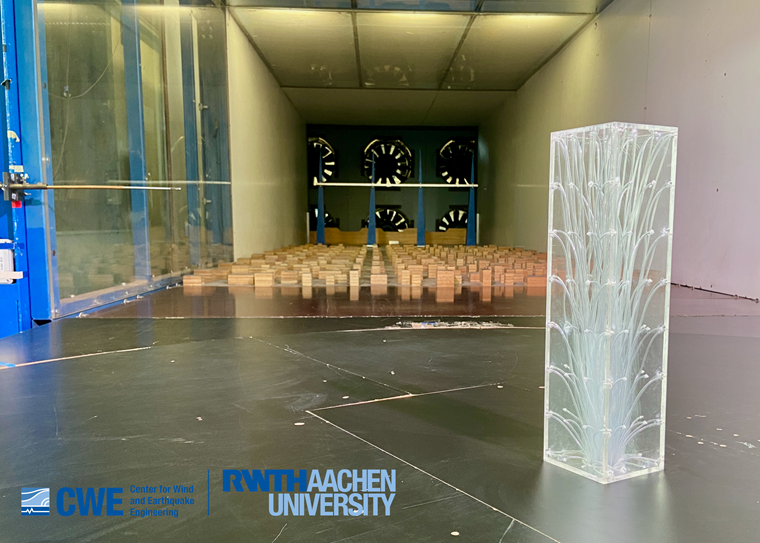

V oblasti statiky je přesné předpovídání účinků větru na konstrukce rozhodující pro zajištění bezpečnosti a funkčnosti. Pro zvýšení spolehlivosti CFD simulací je nezbytné ověřit data z experimentálních nebo terénních měření (obrázek 1). Tato FAQ popisuje proces validace dat v programu RWIND pro dosažení spolehlivých výsledků.
Význam validačního příkladu
Validace je klíčovým krokem v každém simulačním procesu. Tím se zajistí, že model přesně odpovídá skutečným podmínkám. Porovnáním výsledků simulace s experimentálními daty mohou inženýři identifikovat nesrovnalosti a upřesnit své modely, což vede k přesnějším předpovědím.
Postup pro ověření dat v programu RWIND krok za krokem
1. Příprava experimentálních dat
- Shromažďujte údaje o větrných tunelech nebo polích
Získejte rozložení tlaku větru ze zkoušek ve větrném tunelu nebo z terénních měření. V tomto příkladu jsme použili údaje o tlaku větru z experimentálních dat na bodech sondy.
- Naformátujte data

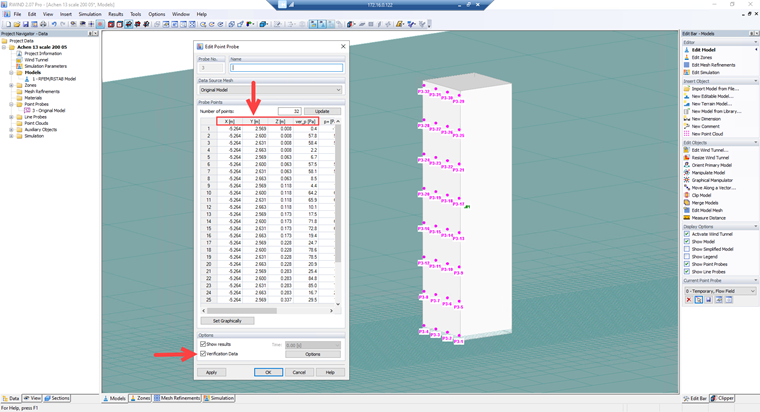

Převeďte data do formátu včetně koordinace bodových sond a experimentálního tlaku větru ve formátu kompatibilním s programem RWIND, data lze také snadno přenášet pomocí funkce kopírování a vkládání (Obrázek 2).
2. Vytvořte model v programu RWIND
- Vytvoření nového projektu: Otevřete program RWIND a vytvořte nový projekt.
- Importujte geometrii z ověřovacího příkladu.
- Definovat parametry simulace: Zadejte velikost oblasti, okrajové podmínky, hustotu sítě, profil větru a intenzitu turbulence.
3. Výsledky a interpolační metody
V programu RWIND jsou k dispozici dvě metody interpolace: difuzní interpolaci a Gaussovo interpolační jádro (obrázek 3). Pro všechny sondy je třeba vybrat pouze jednu metodu (viz článek 1871 databáze znalostí). Experimentální údaje o zatížení větrem lze přenášet pomocí interpolační metody pro statické výpočty a posouzení v programu RFEM.
Difúzní metoda rozděluje data ze „zdrojového“ bodu po ploše. Je vhodný pro hustou síť měřicích bodů. U tenkých otevřených konstrukcí se při této metodě interpolují pouze hodnoty na jedné straně desky. Experimentální zatížení větrem je možné přenést pomocí pohyblivé techniky pro statickou analýzu a posouzení.

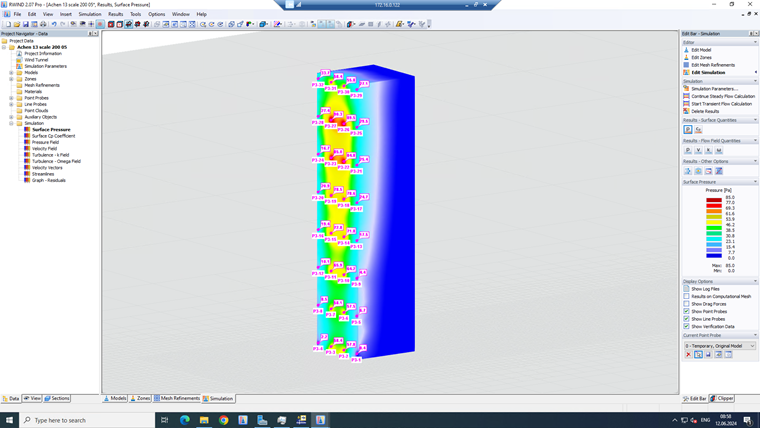

Zde jsou výsledky pro difúzní interpolaci (Obrázek 4):

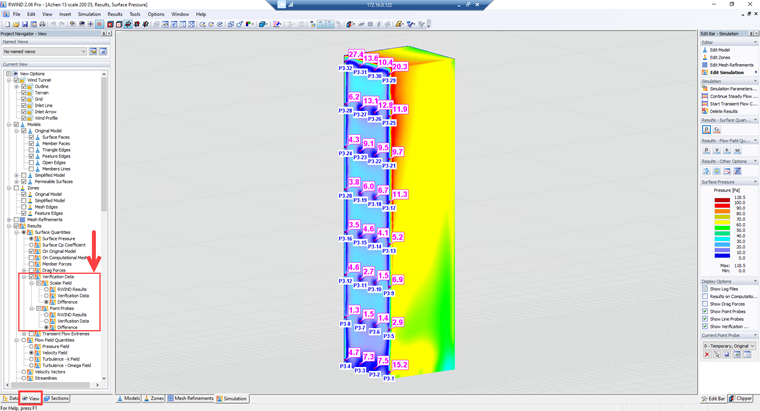

Rozdíly mezi experimentálními a numerickými výpočty jsou znázorněny na obrázku 5:
Závěr a výhled
Integrace validace dat z větrného tunelu do programu RWIND je zásadním krokem k dosažení přesných a spolehlivých předpovědí proudění větru. Systematickým přístupem k přípravě, importu a porovnávání experimentálních dat s výsledky simulace mohou inženýři vylepšit své modely a zajistit, aby jejich posouzení byla účinná a bezpečná. Tento proces nejen zvyšuje důvěryhodnost programu RWIND, ale přispívá také k celkovému pokroku ve statické praxi.
