按照EN 1993-1-1进行抗拉承载力验算
根据DIN EN 1993-1-1中章节6.2.3(2)的规定,通过孔弱化的截面的抗拉承载力是通过将下面的设计值最小值得到的:
Npl,Rd | 毛截面塑性抗拉承载力设计值 |
[THESIS.TITEL] | 毛截面面积 |
[F12]y | 屈服强度 |
γM0 | 截面承载力的分项系数 |
Nu,Rd | 净截面抗拉承载力设计值 |
Anet | 沿临界裂缝线的净截面面积 |
fu | 抗拉强度 |
γM2 | 因拉力失效时截面承载力的系数 |
净截面面积应由毛截面面积减去紧固件的所有孔洞和孔洞得出。 根据螺栓孔的排列,孔的扣除面积调整到临界裂缝线。
在RF-/STEEL EC3中输入输入

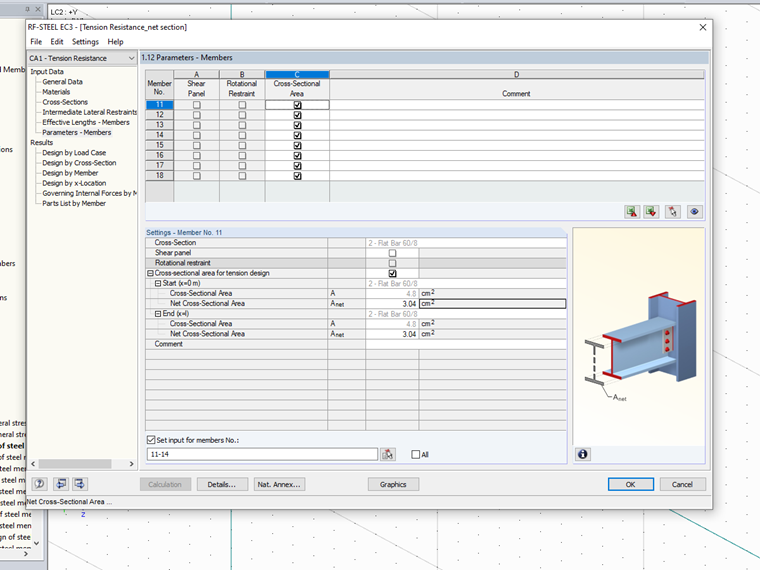

默认情况下,在附加模块中的抗拉承载力设计只考虑总截面的塑性抗拉承载力(公式1 )。 可以通过在“杆件参数”输入窗口中选择“净截面面积”来激活按照公式2进行的设计。 在杆件始端(x = 0)和杆件末端(x = l)中输入净截面面积Anet 。 如果想要同时为多个杆件输入相同的净截面面积,我们建议使用“设置杆件编号的输入”。
然后,计算两个抗拉承载力值,并按照DIN EN 1993‑1‑1中的最小值进行设计。
修改了单侧连接的角钢截面的设计
对于不对称连接的构件,例如单侧通过支脚连接的角形截面,可以在DIN EN 1993‑1‑8中规定。 如果承载能力的有效截面通过有效净截面计算,那么单向连接的角度对于拉力倾角可以像集中作用的角一样进行设计。
Nu,Rd | 净截面抗拉承载力设计值 |
网络,效率 | 有效净截面面积 |
fu | 抗拉强度 |
γM2 | 因拉力失效时截面承载力的系数 |
有效净截面可以通过螺栓数量和孔洞间距的修改系数来确定。 有净截面的设计中不再需要公式0.8中规定的附加折减系数。 在RF‑/STEEL EC3中的输入窗口中不能直接输入有效净截面,但是可以根据需要在附加模块中对输入的净截面面积进行调整,转换。
附加模块有效截面设计
Nu,Rd | 净截面抗拉承载力设计值 |
网络,效率 | 有效净截面面积 |
网* | RF-/STEEL EC3中输入的等效净截面面积 |
fu | 抗拉强度 |
γM2 | 因拉力失效时截面承载力的系数 |
示例
选择扁钢60 x 8 mm作为Y方向上的交叉。 净面积计算得出使用M20螺钉固定在临界裂缝线上
Anet | 沿临界裂缝线的净截面面积 |
[THESIS.TITEL] | 毛截面面积 |
d0 | 螺栓孔直径 |
t | 板厚 |
一个网= 4.8cm² -2.2 cm×0.8 cm = 3.04cm²
对于S235材料,得出以下设计电阻:
Npl,Rd =(4.8cm²⋅23.5 kN/cm²)/1.0 = 112.8 kN
Nu,Rd =(0.9×3.04cm²×36 kN/cm²)/1.25 = 78.8 kN
为了在X方向上交叉,在S355中选择了等腰截面L 75 x 8。 通过一个M2角型螺栓实现连接。 可以按如下方式选择尺寸:
e1 = 40毫米
p1 = 60毫米
e2 = 30毫米
根据EN 1993‑1‑8,连接区域的有效净截面面积由系数β2得出
β2= 0.44
Anet,eff =β2⋅Anet = 0.44⋅(11.4cm² -2.2 cm⋅0.8 cm)= 4.21cm²
对于S355材料,得出下面的设计抵抗力:
Npl,Rd =(11.4cm²×35.5 kN/cm²)/1.0 = 404.7 kN
Nu,Rd =(4.21cm²⋅49 kN/cm²)/1.25 = 164.9 kN
RF-STEEL EC3中的输入是按照等效净截面面积进行的:
一张网布 * = 4.21cm²/0.9 = 4.67cm²
