Verifica della resistenza a trazione secondo EN 1993-1-1
Secondo DIN EN 1993-1, capitolo 6.2.3 (2), la resistenza a trazione di una sezione trasversale indebolita da fori risulta dal minimo dei seguenti valori di progetto:
| Npl,Rd | Valore di progetto della resistenza plastica a trazione della sezione trasversale lorda |
| [LinkToImage01] | Area della sezione trasversale lorda |
| fy | tensione di snervamento |
| γM[LinkToImage04] | Coefficiente parziale della resistenza della sezione trasversale |
| Nu,Rd | Valore di progetto della resistenza a trazione della sezione trasversale netta |
| Anet | Area della sezione trasversale netta lungo la linea di fessurazione critica |
| [F5]u | resistenza a trazione |
| γM2 | Coefficiente parziale per la resistenza della sezione trasversale in caso di rottura per trazione |
L'area della sezione trasversale netta deve essere determinata dall'area della sezione trasversale lorda meno tutte le aperture e i fori per i dispositivi di fissaggio. A seconda della disposizione dei fori dei bulloni, l'area di detrazione del foro da applicare viene adattata alla linea della fessura critica.
Ingresso in RF-/STEEL EC3

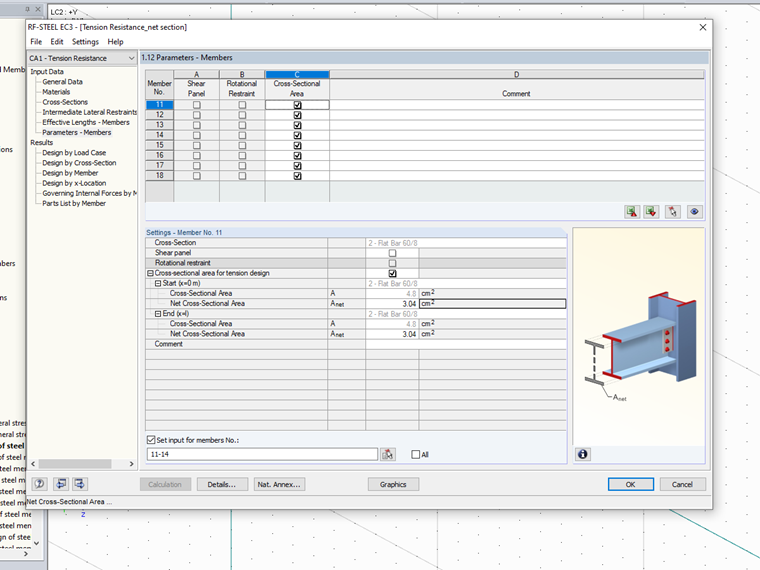

Per impostazione predefinita, il progetto della resistenza a trazione nel modulo aggiuntivo viene eseguito solo considerando la resistenza plastica a trazione della sezione trasversale lorda ( Formula 1 ). Il progetto secondo la Formula 2 può essere attivato selezionando l'opzione "Area della sezione trasversale netta" nella finestra di immissione "Parametri delle aste". È possibile inserire un'area della sezione trasversale netta Anetta per l'inizio dell'asta (x = 0) e la fine dell'asta (x = l). Per inserire la stessa area della sezione trasversale netta per diverse aste contemporaneamente, si consiglia di utilizzare "Imposta input per asta n."
Quindi, vengono calcolati entrambi i valori di progetto della resistenza a trazione e il progetto viene eseguito secondo DIN EN 1993-1 con il valore minimo.
Modifica per il progetto di sezioni angolari collegate su un lato
Per i componenti collegati in modo asimmetrico, come le sezioni angolari collegate su un lato a una gamba, la DIN EN 1993-1 offre norme aggiuntive. Di conseguenza, l'angolo collegato su un lato per il carico di trazione può essere progettato come un angolo caricato centralmente se la capacità portante è determinata con una sezione trasversale netta efficace.
| Nu,Rd | Valore di progetto della resistenza a trazione della sezione trasversale netta |
| Unarete, eff | Area della sezione trasversale netta efficace |
| [F5]u | resistenza a trazione |
| γM2 | Coefficiente parziale per la resistenza della sezione trasversale in caso di rottura per trazione |
La sezione trasversale efficace della rete può essere determinata mediante coefficienti di modifica dipendenti dal numero di bulloni e dalle distanze dei fori. Un fattore di riduzione aggiuntivo di 0,9, come nell'equazione 1, non è più richiesto per il progetto con la sezione trasversale netta. La finestra di immissione in RF-/STEEL EC3 non consente di inserire direttamente la sezione trasversale netta efficace, ma l'area della sezione trasversale netta da inserire può essere adattata al progetto nel modulo aggiuntivo mediante un semplice conversione.
Progettazione con una sezione trasversale netta efficace nel modulo aggiuntivo
| Nu,Rd | Valore di progetto della resistenza a trazione della sezione trasversale netta |
| Unarete, eff | Area della sezione trasversale netta efficace |
| Unarete * | Area della sezione trasversale netta equivalente per l'immissione in RF-/STEEL EC3 |
| [F5]u | resistenza a trazione |
| γM2 | Coefficiente parziale per la resistenza della sezione trasversale in caso di rottura per trazione |
Esempio
Le barre piatte 60 x 8 mm sono state selezionate come incroci in direzione Y. L'area netta risulta per il fissaggio con una vite M20 nella linea della fessura critica
| Anet | Area della sezione trasversale netta lungo la linea di fessurazione critica |
| [LinkToImage01] | area della sezione trasversale lorda |
| d0 | Diametro del foro del bullone |
| t | Spessore della lamiera |
Unarete = 4,8 cm² - 2,2 cm × 0,8 cm = 3,04 cm²
Le seguenti resistenze di progetto risultano per il materiale S235:
Npl, Rd = (4,8 cm² ⋅ 23,5 kN/cm²)/1,0 = 112,8 kN
Nu, Rd = (0,9 × 3,04 cm² × 36 kN/cm²)/1,25 = 78,8 kN
Per l'incrocio in direzione X, sono state selezionate sezioni angolari isoscele L 75 x 8 in S355. Il collegamento è da realizzare su una gamba angolare con due viti M20, una dietro l'altra. Le dimensioni si selezionano come segue:
e1 = 40 mm
p1 = 60 mm
e2 = 30 mm
L'area della sezione trasversale netta efficace per questa situazione di collegamento risulta dal coefficiente β2 secondo EN 1993-1-8
β2 = 0,44
Unarete, eff = β2 ⋅ Unarete = 0,44 ⋅ (11,4 cm² - 2,2 cm ⋅ 0,8 cm) = 4,21 cm²
Le seguenti resistenze di progetto risultano per il materiale S355:
Npl, Rd = (11,4 cm² × 35,5 kN/cm²)/1,0 = 404,7 kN
Nu, Rd = (4,21 cm² ⋅ 49 kN/cm²)/1,25 = 164,9 kN
L'immissione in RF ‑ STEEL EC3 si effettua con l'area della sezione trasversale netta equivalente:
Unarete * = 4,21 cm²/0,9 = 4,67 cm²
