弹性节点支座1

Häufig passiert es, dass an einem Knotenlager, welches an eine Fläche anschließt, Spannungsspitzen auftreten. Diese Singularitäten kann man umgehen, indem man das Knotenlager als Stütze modelliert.

Den Dialog "Stütze bearbeiten" erreicht man über "Knotenlager bearbeiten" → "Elastische Lagerung als Stütze in Z". 在左边的节点支座（点支座）被一个使节点的奇异性变软的弹性节点支座代替。

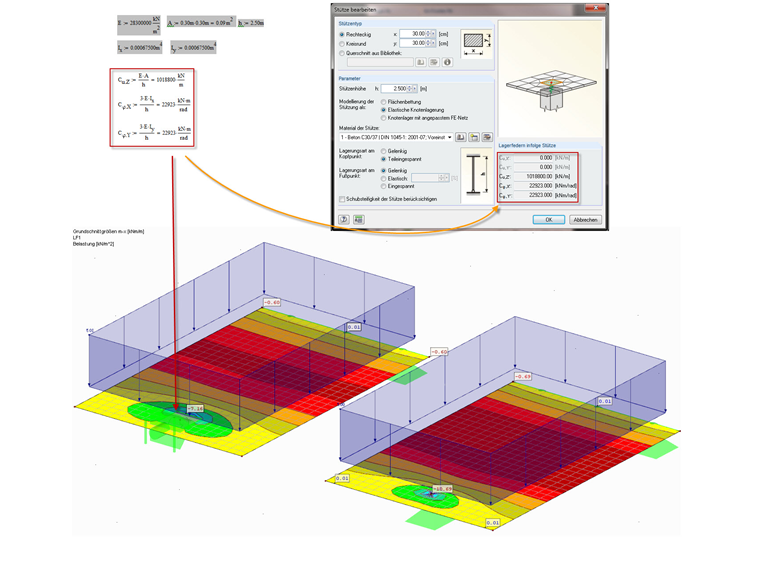

柱子弹簧的计算
柱子弹簧的计算

Weiterhin steht auch die Modellierung als "Flächenbettung" und als "Knotenlager mit angepasstem FE-Netz" zur Verfügung. 柱子顶部和底部的支座条件也可以被设置。

带有节点支座的面
带有节点支座的面

作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
