Sprężysta podpora węzłowa 1

Wskazówki i porady

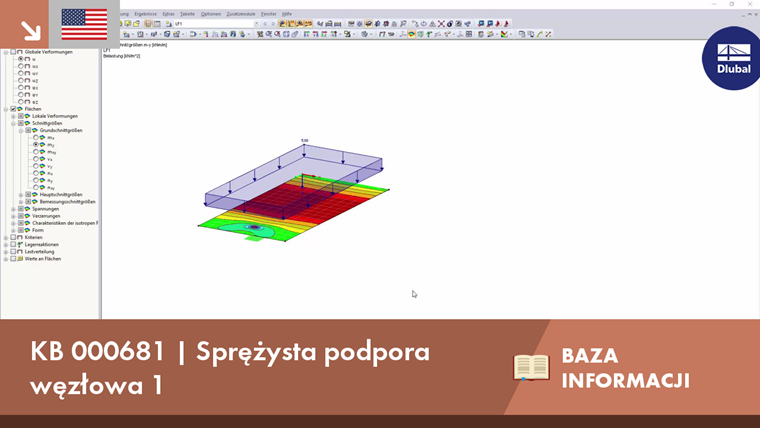

Często w czasie projektowania spotykamy się z tak zwanymi koncentracjami naprężeń w płytach nad podporami. Aby uniknąć tych sytuacji możemy zamodelować podporę węzłową jako słup.

Aby uzyskać dostęp do okna dialogowego “Edytować słup”, należy najpierw otworzyć okno dialogowe “Edytować podporę węzłową”, gdzie należy wybrać "Podpora sprężysta Słup w Z...".
Na lewym obrazku widać, że podpora węzłowa jest zastąpiona przez sprężystą podporę węzłową. Ponadto można wybrać "sprężyste podłoże powierzchni" i jako "podpora węzłowa z dopasowaną siatką ES". Można również określić warunki podpory w miejscu głowicy i podstawy słupa.
