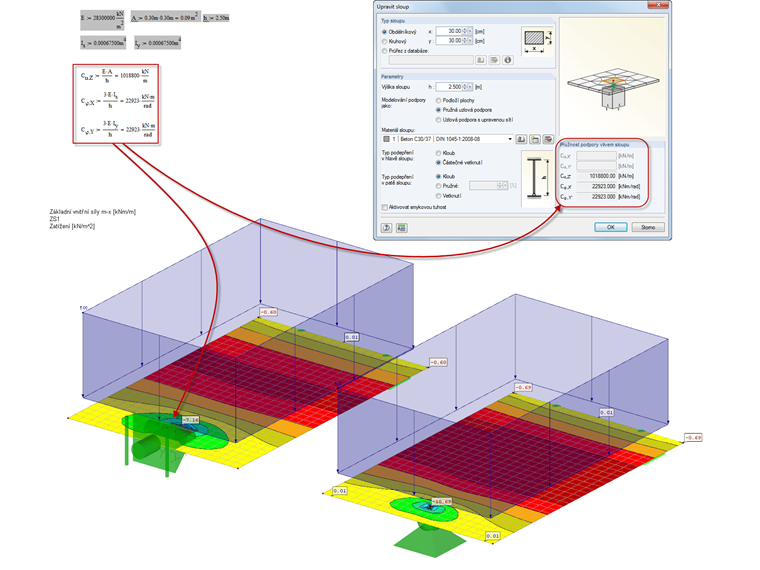

Do dialogu „Upravit sloup“ se dostaneme přes „Upravit uzlovou podporu“ → „Upravit typ podpory“ → „Pružné podepření ‑ Sloup v Z...“. Nalevo v obrázku bude bodová podpora nahrazena pružnou uzlovou podporou, čímž se odstraní singularita.
Dále je k dispozici také modelování pomocí možností „Podloží plochy“ a „Uzlová podpora s upravenou sítí“. Typ podepření v patě a hlavě sloupu je rovněž možné nastavit.
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
