使用公式编辑器参考线网格输入

提示和技巧

在公式编辑器中,您可以指定任何参数(长度,力大小等)来控制负载和几何数据以进行建模。

除了手动定义参数值之外,您现在还可以选择指定线网格的引用。在这里,您可以输入线网格定义的任何线栅格距离作为参数,并将其用于公式编辑器中的后续计算。

相应的功能如下:

$ linegrid(无,方向,行,列)

哪里
  • no =行网格定义的编号
  • direction =线网格的方向,从中获取距离
  • row =表格行
  • column =表列

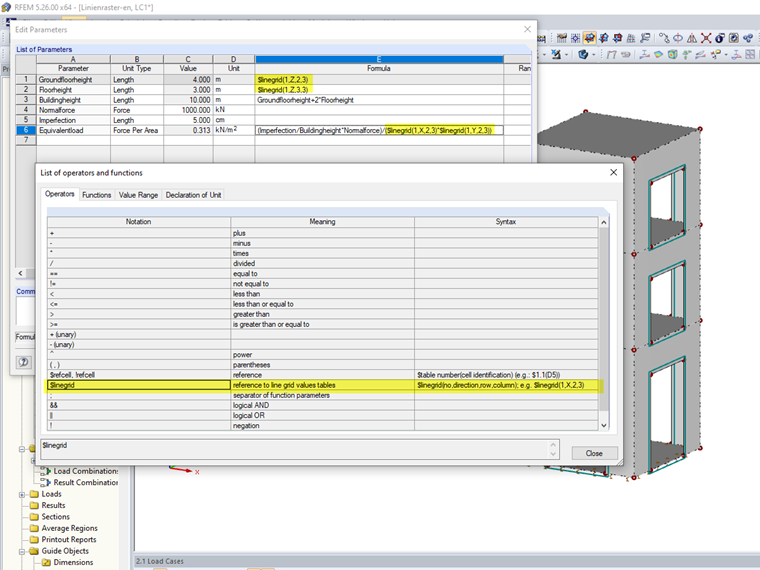

如果需要依赖于坐标的结构的全局尺寸来计算参数载荷,则该函数非常有用。图中的示例显示了如何对轴段进行求和以确定总尺寸。
