Editor rovnic s odkazem na zadání liniového rastru

V prostředí editoru rovnic je možné nastavovat libovolné parametry (délky, velikosti sil atd.) pro řízení hodnot zatížení a geometrie při modelování.

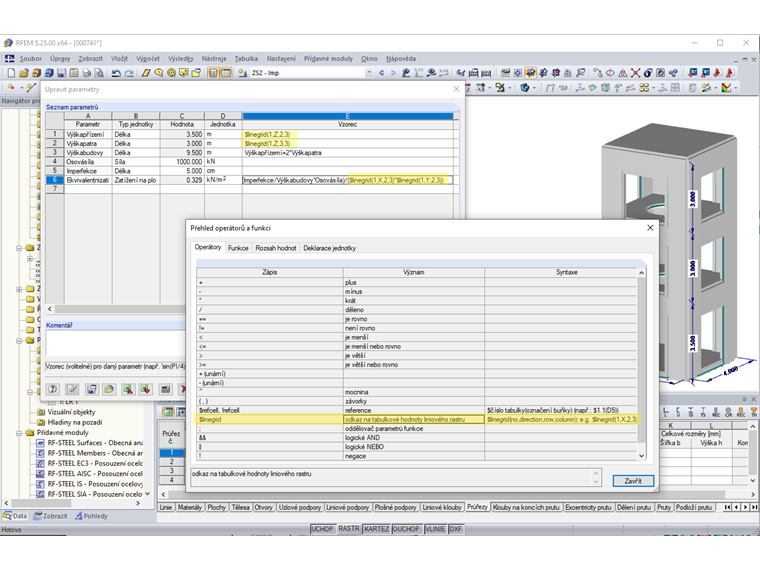

Kromě tohoto manuálního zadání hodnot parametrů je nyní také možné odkazovat na liniový rastr. Tato technika umožňuje přístup k libovolné rozteči liniového rastru z tabulek. K tomu se používá následující funkce:

$linegrid(č.,směr,řádek,sloupec)

č. ... číslo liniového rastru
směr ... směr liniového rastru, z kterého se mají odečíst vzdálenosti
řádek ... řádek tabulky
sloupec ... sloupec tabulky

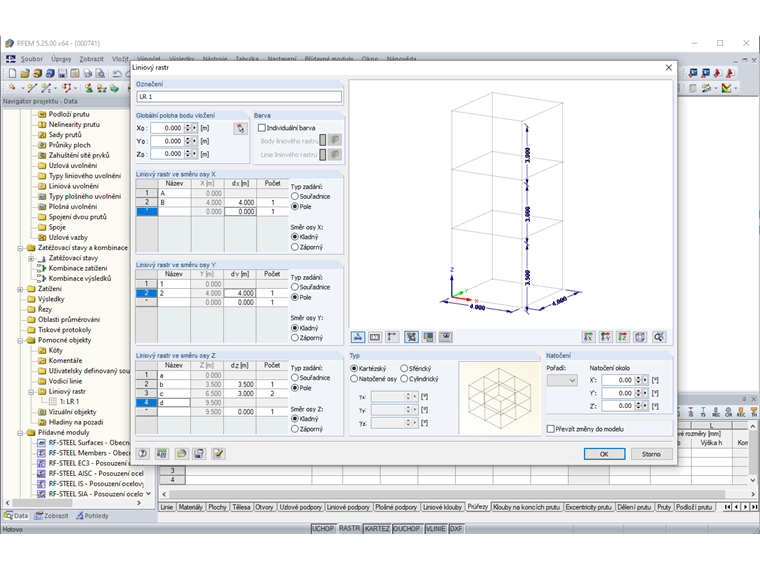

Liniový rastr

Díky tomu lze u konstrukcí vytvářených z liniových rastrů snadno získat vzdálenosti bodů rastru pro parametrizaci a použít je jako vstupy pro další zadání.

Stanovení zatížení v závislosti na proměnné výšce budovy (imperfekce)
Rozložení zatížení na proměnné ploše budovy (nahromadění sněhu)

Editor rovnic s odkazem na zadání liniového rastru
