自动对角在四边形面上的集成

提示和技巧

This article was translated by Google Translator

View original text

2014年01月30日

000745

Robert Vogl

提示和技巧

建模 | 结构

RFEM

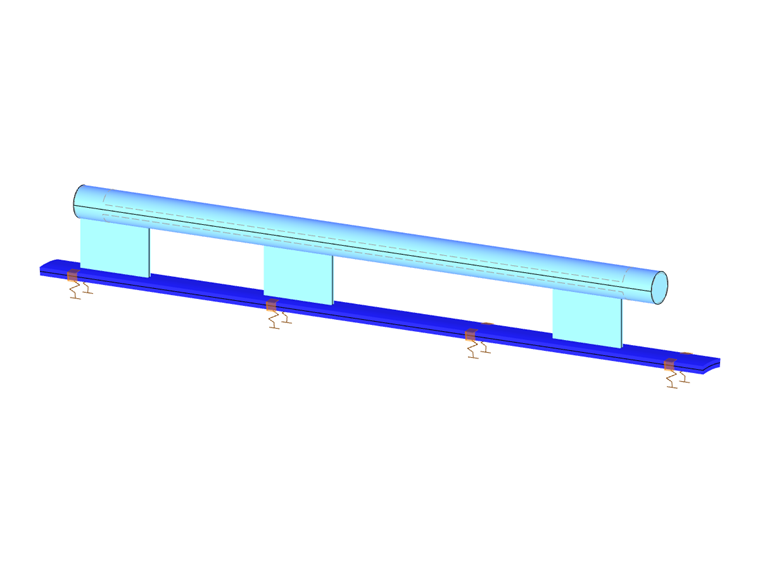

在RFEM中,如果面具有共同的边界线,则自动连接面。 如果一个面的定义线位于另一个面中,则只要该面是平面,该线就会自动集成到该面中。 然而,对于四边形面,自动目标检测非常复杂。 因此该自动功能被禁用。 集成对象必须手动指定。

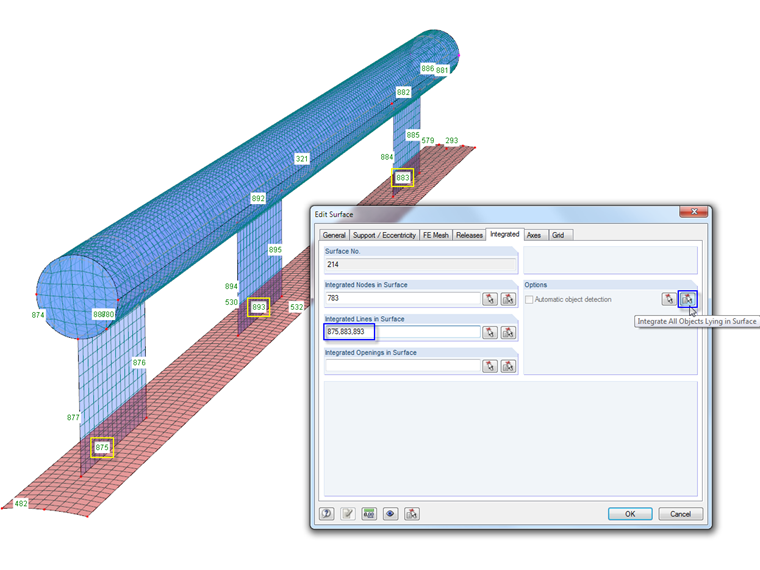

幸运的是,RFEM提供了一个选项,使对象在四边形面上的集成变得更加容易: RFEM使用[集成所有对象]按钮确定所有节点,线和孔,因为它们的几何形状与集成相关。 然后它们出现在集成对象列表中,可以快速进行检查。

关键词

四边形面 集成对象 目标检测 在平面中集成对象
