8. März 2021

Integration von Objekten in Quadrangelflächen

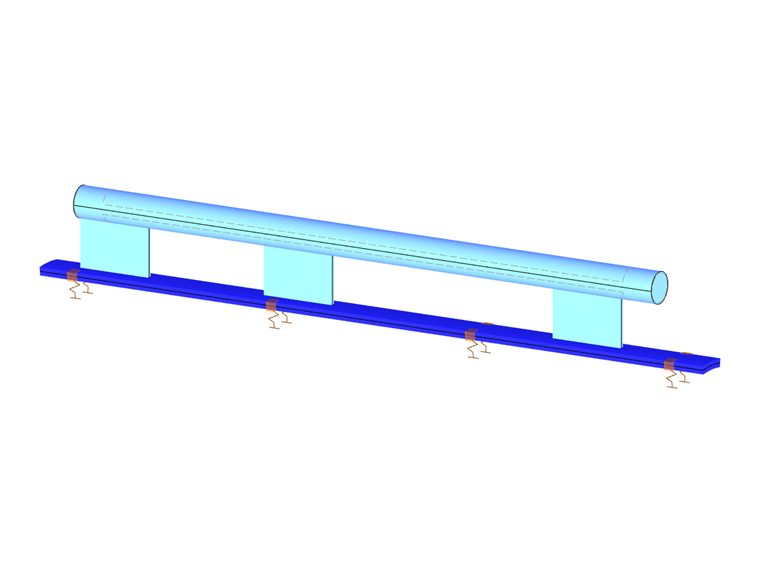

In RFEM sind Flächen automatisch verbunden, wenn sie gemeinsame Randlinien aufweisen. Falls die Definitionslinie einer Fläche in einer anderen Fläche liegt, wird sie automatisch in diese Fläche integriert, sofern es sich um eine ebene Fläche handelt. Bei Quadrangelflächen hingegen wäre die automatische Objekterkennung relativ aufwendig. Daher ist die entsprechende Funktion gesperrt. Die integrierten Objekte sind manuell anzugeben.

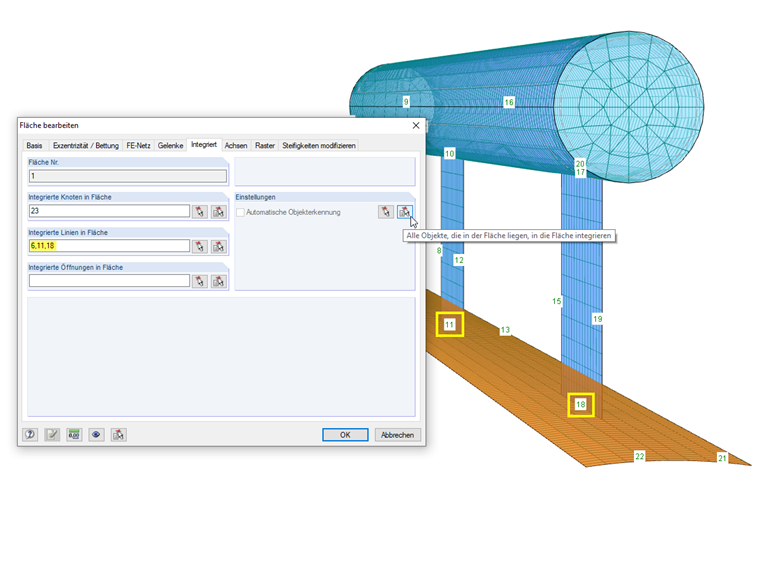

RFEM bietet jedoch eine Option an, welche die Objektintegration für Quadrangelflächen erleichtert: Mit der Schaltfläche [Objekte in Fläche integrieren] ermittelt RFEM alle Knoten, Linien und Öffnungen, die aufgrund der geometrischen Gegebenheiten für die Integration infrage kommen. Sie erscheinen dann in der Liste der integrierten Objekte, die schnell überprüft werden kann.
