Integrace objektů do zobecnělých čtyřúhelníkových ploch

V programu RFEM se plochy automaticky spojují, pokud mají společné hraniční linie. Když leží definiční linie jedné plochy na jiné ploše, je automaticky integrována do této plochy, pokud se jedná o rovinnou plochu. V případě zobecnělých čtyřúhelníkových ploch by však automatická detekce objektů byla poměrně složitá. Proto je příslušná funkce blokována. Integrované objekty je třeba zadat ručně.

RFEM nicméně nabízí možnost, která usnadňuje integraci objektů pro čtyřúhelníkové plochy: Pomocí tlačítka [Integrovat objekty do plochy] vyhledá RFEM všechny uzly, linie a otvory, které lze při daných geometrických podmínkách integrovat. Ty se pak zobrazí v seznamu integrovaných objektů, který lze rychle zkontrolovat.

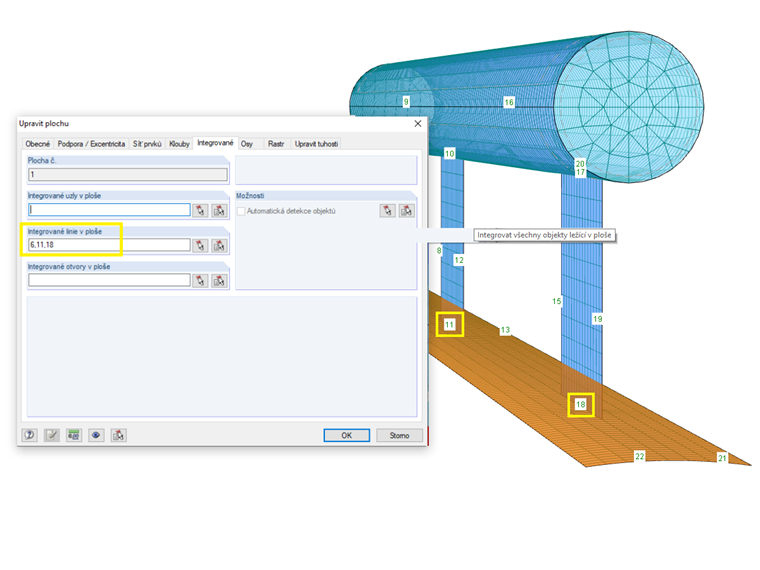

Automatická integrace objektů do zobecnělé čtyřúhelníkové plochy

Čtyřúhelníková plocha s integrovanými objekty
