Intégration automatique des objets dans les surfaces quadrangulaires

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

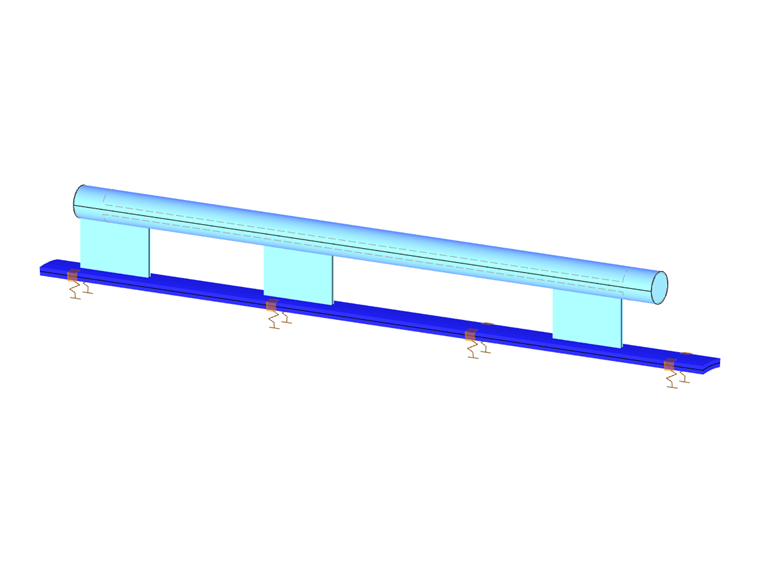

Dans RFEM, les surfaces sont automatiquement connectées si elles ont des lignes de contour communes. Si la ligne de définition d'une surface se trouve dans une autre surface, la ligne est automatiquement intégrée à la surface, à condition que cette dernière soit plane. La détection automatique d'objets est cependant complexe pour les surfaces quadrangulaires. Cette fonction automatique est donc bloquée. Les objets intégrés doivent être définis manuellement.

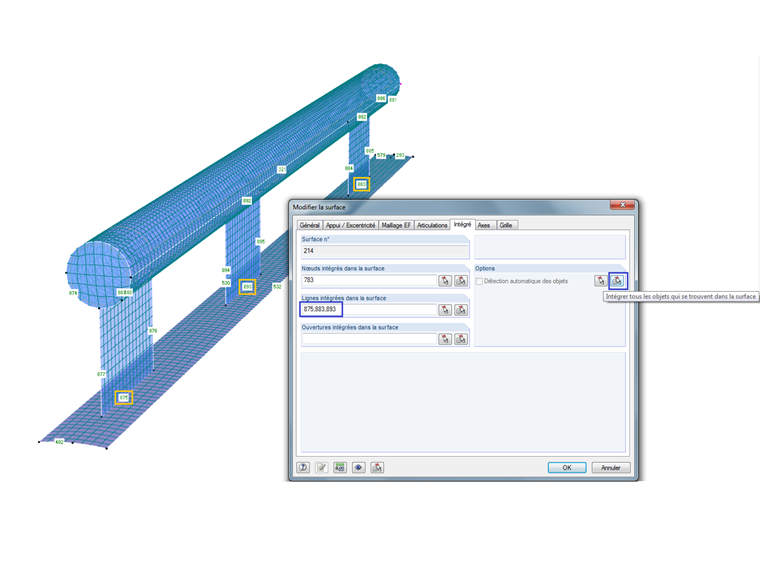

Heureusement, RFEM offre une option qui facilite l'intégration des objets dans les surfaces quadrangulaires: À l'aide du bouton [Intégrer tous les objets], RFEM détermine tous les nœuds, lignes et ouvertures pertinents pour l'intégration en raison de leur géométrie. Ils apparaissent ensuite dans la liste des objets intégrés, qui peut être vérifiée rapidement.
