滑轮索

提示和技巧

This article was translated by Google Translator

View original text

在RFEM中,您可以选择使用滑轮创建和分析电缆。 为此,使用杆件类型为“索滑轮”。 它是滑轮系统的理想选择,在该系统中纵向力通过滑轮传递。

相反到正常电缆构件,位移仅在纵向方向UX的内部节点是可能的。 因此,杆件不能承受在局部y或z方向上作用的杆件荷载。 在多段线的内部节点处,是否存在节点支座或者杆件是否连接到另一个结构并不重要: 因为在多段线的长度上分析了索杆构件的全局系统。

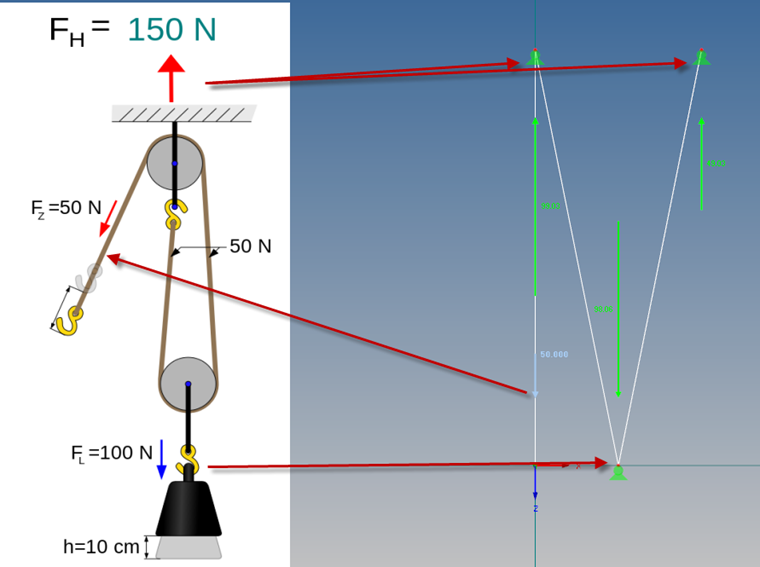

图为该杆件类型的一个简单示例。 这是一个简单的滑轮组,滑轮松动。
