Seil an Rolle

Tipps & Tricks

In RFEM besteht die Möglichkeit, Seile mit Hilfe von Umlenkrollen zu erstellen und zu berechnen. Dazu dient der Stabtyp "Seil an Scheibe". Er eignet sich für Flaschenzugsysteme, an denen die Längskräfte über Umlenkrollen geleitet werden.

Im Unterschied zu einem normalen Seilstab ist nur eine Verschiebung in den inneren Knoten in Längsrichtung ux möglich. Der Stab darf daher nicht durch Stablasten belastet werden, die in lokale y- oder z-Richtung wirken. An den inneren Knoten der Polylinie spielt es keine Rolle, ob ein Knotenlager vorliegt oder ob der Stab mit einer anderen Konstruktion verbunden ist: Es wird das Gesamtsystem des Seilstabs über die Länge der Polylinie untersucht.

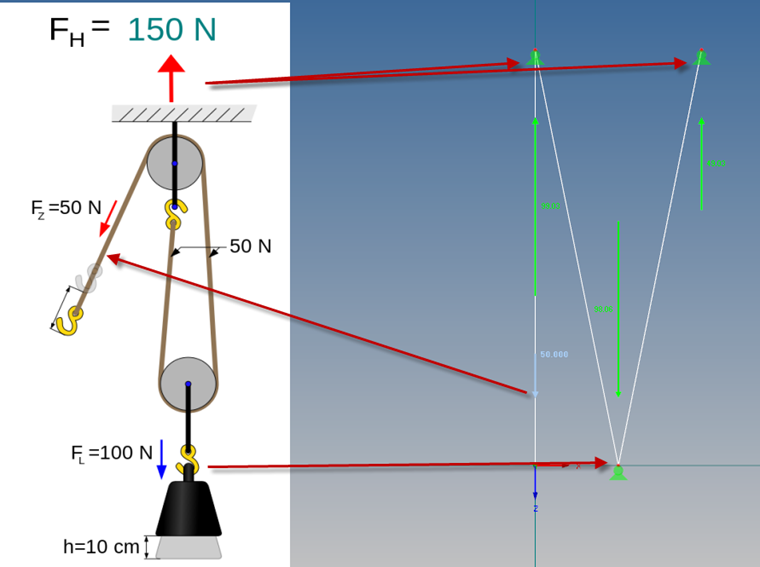

Ein einfaches Beispiel zu diesem Stabtyp zeigt die Abbildung. Dabei handelt es sich um einen einfachen Flaschenzug mit einer losen Rolle.
