Kabel na krążkach

W programie RFEM istnieje możliwość tworzenia i analizowania kabli za pomocą bloczków linowych. Dazu dient der Stabtyp "Seil an Scheibe". Er eignet sich für Flaschenzugsysteme, an denen die Längskräfte über Umlenkrollen geleitet werden.

Kabel na bloczkach

W odróżnieniu od zwykłego pręta kablowego przemieszczenie możliwe jest jedynie w węzłach wewnętrznych w podłużnym kierunku u_x. W związku z tym, pręt nie może być poddawany obciążeniom, które działają w lokalnym kierunku y. Na wew. węzłach polilinii, nie jest istotnym jeśli jest tam podpora węzłowa lub jeśli pręt jest połączony z inną konstrukcją, dlatego, że układ globalny pręta jest zawsze analizowany na całej długości polilinii.

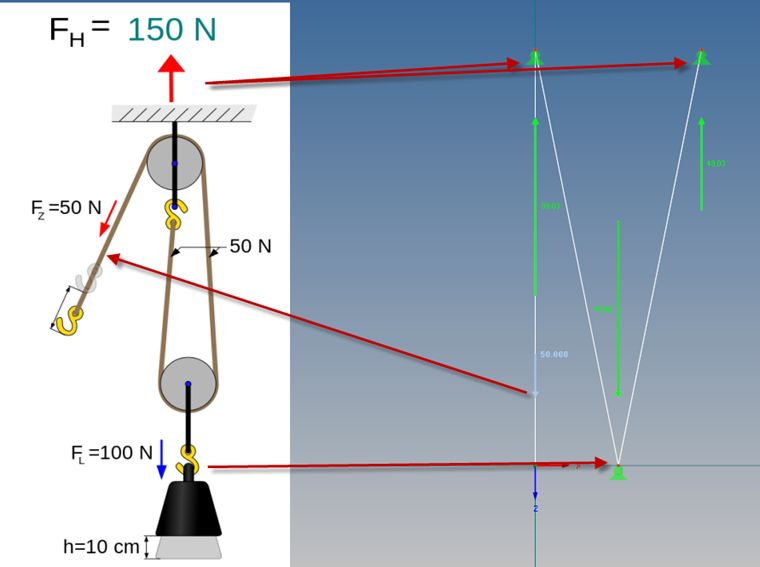

Rysunek przedstawia prosty przykład dla tego typu pręta. Dabei handelt es sich um einen einfachen Flaschenzug mit einer losen Rolle.

Odnośniki

Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w RFEM
