RF-CONCRETE曲面的结果表

提示和技巧

RF-CONCRETE曲面的结果可以在打印输出报告中以表格形式记录。

例如,如果选择要在打印输出报告中显示的所需钢筋,则页数会显着增加。这取决于结构的大小,为文档选择的曲面,有限元的目标长度以及模块中选择的点结果的类型。

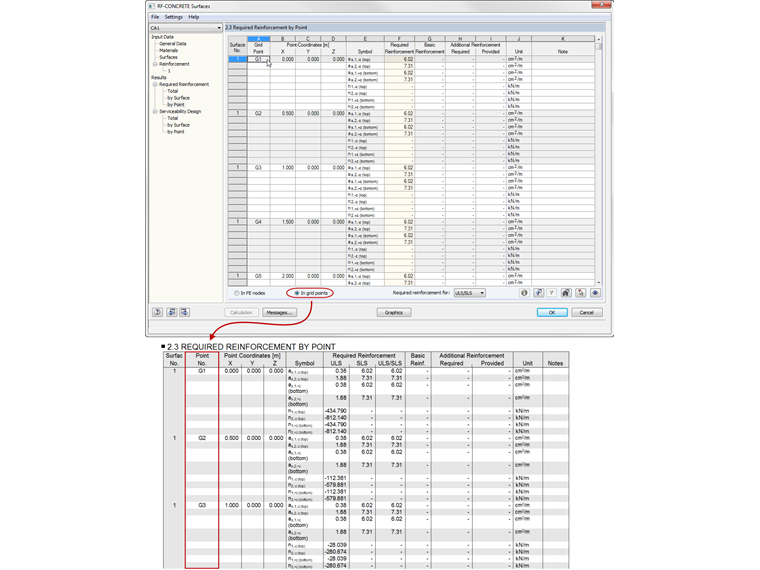

在RF-CONCRETE Surfaces附加模块的结果窗口中,您可以定义FE节点或网格点显示的结果。

如果在模块中选择“在FE节点中”选项,则它对打印输出报告中的相应结果表也有效。因此,对于复杂结构或大量FE节点,将模块中的设置更改为“In grid points”可能更有利。

可以在曲面属性中再次定义网格点的数量。在“编辑曲面”对话框中,您可以调整网格设置(网格原点,数字和网格点的距离)。

更多信息
