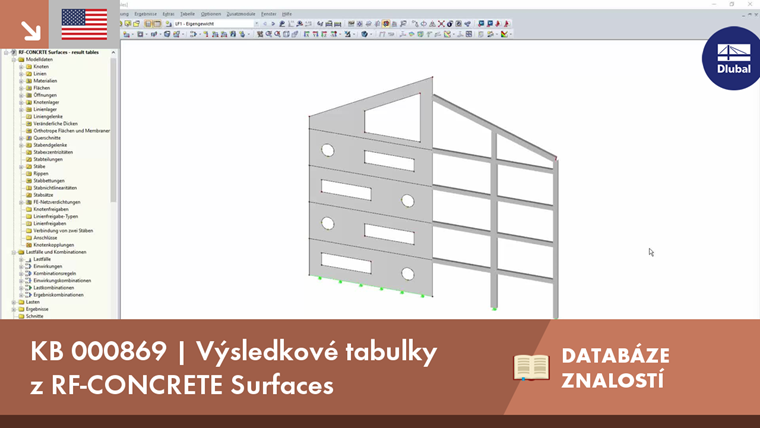

Výsledkové tabulky z RF-CONCRETE Surfaces

Pokud zvolíte pro zobrazení do tiskového protokolu například požadovanou výztuž v bodech, může se počet stránek výrazně navýšit. To závisí na velikosti konstrukce, plochách vybraných pro dokumentaci, zvolené délce konečných prvků a na typu výsledků v bodech vybraném v modulu.

Ve výsledkovém okně přídavného modulu RF‑CONCRETE Surfaces můžeme definovat výsledky zobrazené v bodech sítě konečných prvků nebo v bodech rastru.

Pokud zvolíte v modulu možnost „V uzlech sítě“, budou ty samé výsledkové tabulky i v tiskovém protokolu. Takže by mohlo být pro velké konstrukce nebo pro větší počet uzlů sítě konečných prvků vhodnější změnit nastavení v přídavném modulu na možnost „V bodech rastru“.

Počet bodů rastru můžeme definovat v rámci definice plochy. V dialogu „Upravit plochu“ můžeme upravit nastavení rastru (typ rastru, počet a vzdálenost bodů rastru).
