Tableaux de résultats de RF-CONCRETE Surfaces

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

Les résultats de RF-CONCRETE Surfaces peuvent être documentés sous forme de tableau dans le rapport d'impression.

Si vous sélectionnez par exemple l'armature requise par point à afficher dans le rapport d'impression, le nombre de pages peut augmenter considérablement. Cela dépend de la taille de la structure, des surfaces sélectionnées pour la documentation, de la longueur cible des éléments finis et du type de résultats de points sélectionnés dans le module.

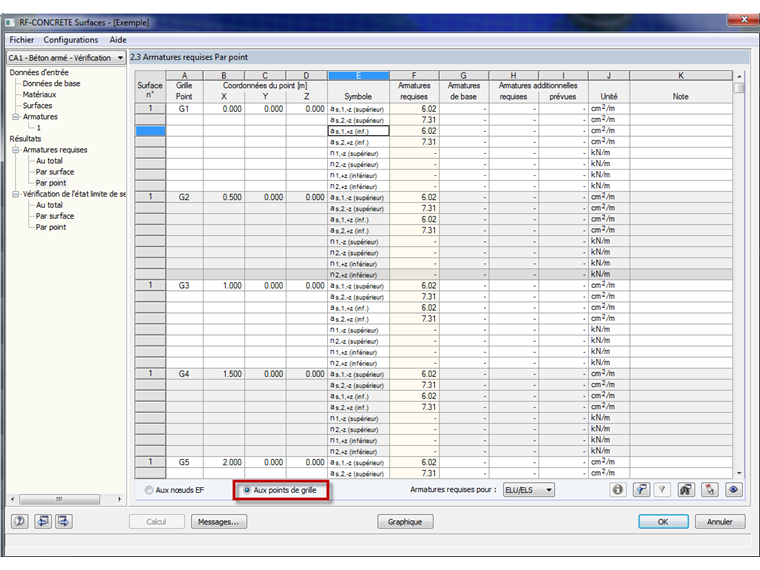

Dans la fenêtre de résultats du module additionnel RF-CONCRETE Surfaces, vous pouvez définir les résultats à afficher par nœud EF ou par point de grille.

Si vous sélectionnez l'option «Dans les nœuds EF» dans le module, elle est également valide pour les tableaux de résultats correspondants dans le rapport d'impression. Ainsi, pour les structures complexes ou un grand nombre de nœuds EF, il peut être avantageux de définir le paramètre sur «En points de grille» dans le module.

Le nombre de points de grille peut être à nouveau défini dans les propriétés de surface. La boîte de dialogue «Modifier la surface» permet d'ajuster les paramètres de la grille (origine de la grille, numéro et distance des points de la grille).
