可访问横截面值的参数输入

提示和技巧

参数输入允许您以特定方式输入模型数据和加载数据,因此它们依赖于某些变量(参数)。您可以直接输入参数或从其他参数和常量计算它们,此外,可以访问横截面值。例如,根据标准计算预存在时,这可能很有用。

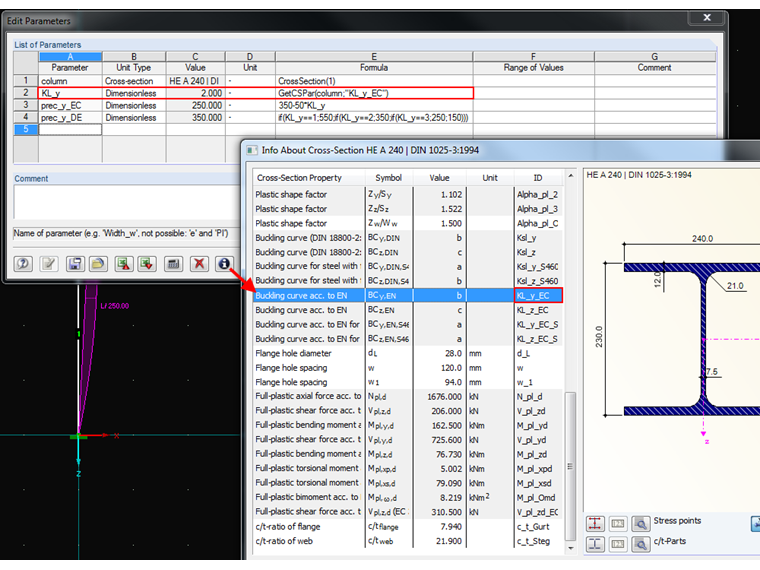

出于可理解性原因,应首先定义横截面的参数。 “CrossSection”功能根据其编号提供横截面。现在,您可以使用公式'GetCSPar'选择任何横截面值。单击“信息”按钮以显示“关于横截面的信息”窗口以及其他列“ID”。在这里,您可以找到各个横截面值的正确语法。

为了确定precambers,您需要知道屈曲曲线。这也可以选择。您应该注意,屈曲曲线的值指定要转换为数字,因此'a'分为1,'b'分为2,依此类推。如果预制件按规定间隔制表 - 如EN 1993-1-1中所述 - 可以直接计算。在不规则制表的情况下,例如在EN 1993-1-1的国家附录中,可以通过嵌套的IF函数确定预制件(见图)。
