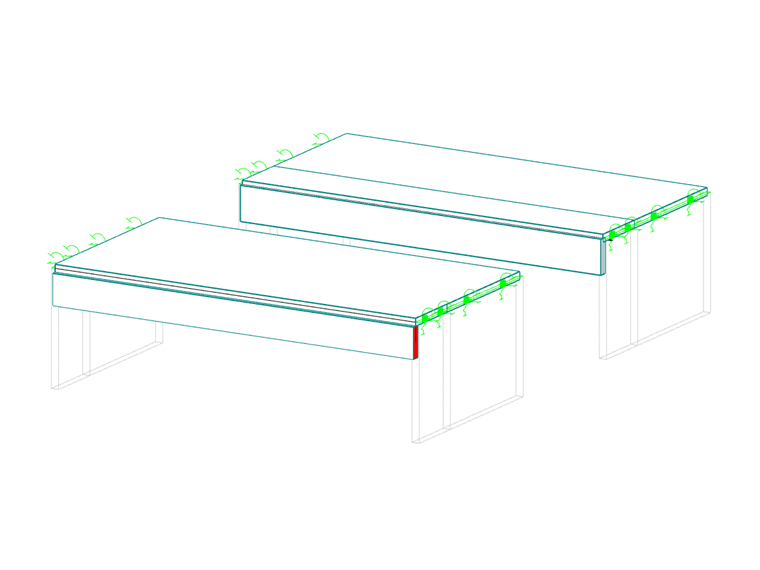

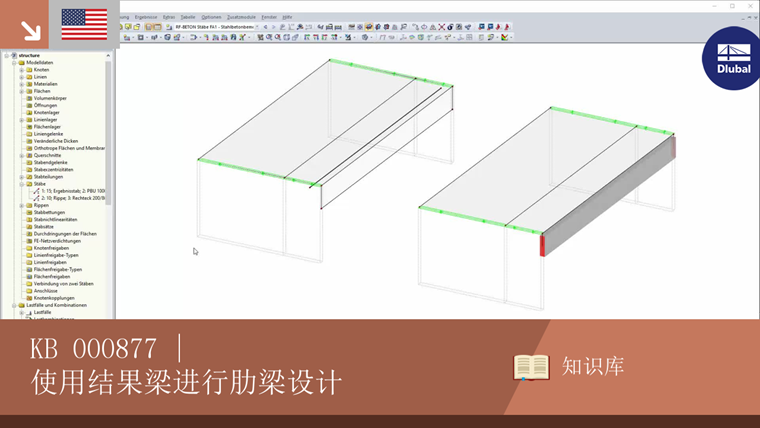

利用结果梁进行肋骨设计

提示和技巧

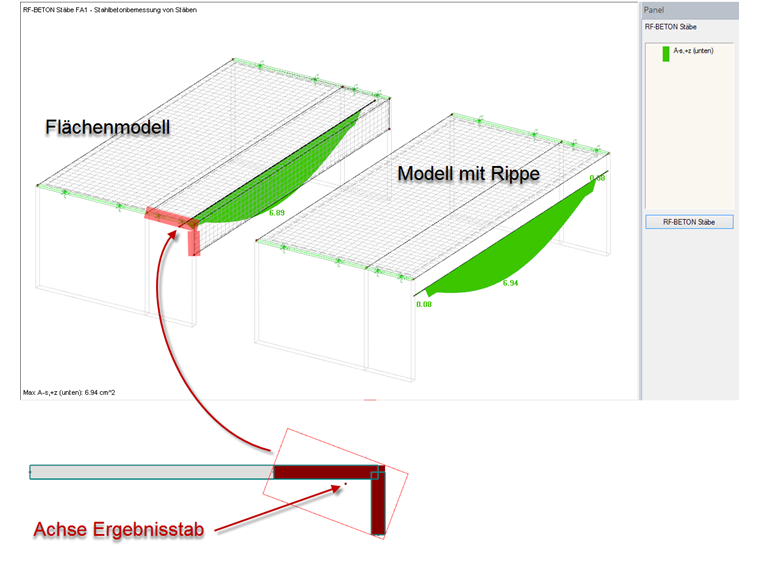

尽管下支梁的设计通常在构件模型上进行,但结果梁可用于在仅具有表面的模型上进行设计。结果梁将沿其轴线作用的内力整合在一个确定的区域内。这些内力和分配给结果梁的横截面用于设计。重要的是使结果光束轴穿过所考虑的横截面的质心,因为存在考虑相应杠杆臂的内部力被集成。

如果在建模期间T形梁的横截面变化,则可以参数化结果射束轴的位置。如果根据结果梁的横截面参数定义轴位置,则最后一步是更改横截面。然后,结果光束轴自动对齐。
