Posouzení žeber pomocí výsledkových prutů

Pokud si například přejeme pro stanovení vnitřních sil použít čistě plošný model, ovšem posouzení průvlaku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.

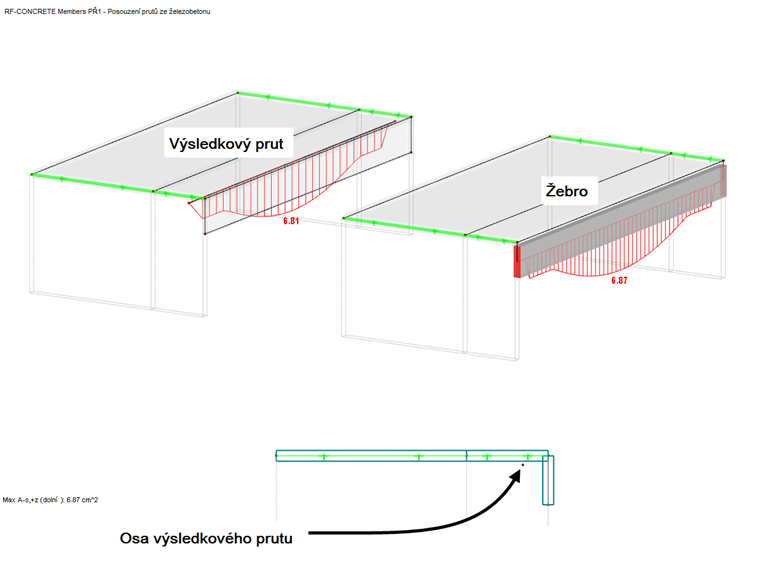

Výsledkový prut integruje vnitřní síly působící podél jeho osy ve vymezené oblasti. Při posouzení se budou uvažovat tyto vnitřní síly a průřez přiřazený výsledkovému prutu. Je důležité, aby osa výsledkového prutu procházela těžištěm posuzovaného průřezu, protože se při integraci vnitřních sil zohledňuje příslušné rameno sil.

Pokud se průřez deskového nosníku při modelování mění, pak lze polohu osy výsledkového prutu zadat parametricky. Jestliže definujeme polohu osy ve vztahu k parametrům průřezu výsledkového prutu, je nakonec třeba už jen změnit průřez. Osa výsledkového prutu se pak uspořádá automaticky.


Autor

Ing. Langhammer se podílí na vývoji v oblasti železobetonových konstrukcí a zároveň poskytuje technickou podporu zákazníkům.
