临时建筑结构,例如脚手架或支撑结构,可以适应不同的几何条件。

这些结构构件的稳定站立状态通常是通过板形支承。 板通过荷载作用将荷载分布在整个面上,通过板的延长产生一个稳定的杠杆支座,用于吸收所有的支座弯矩。 考虑到平衡,与单纯铰接情况相比,这种支座可以附加取决于垂直荷载的弯矩。 从纯粹的技术角度来看,在这种情况下,支座板像铰接支座一样起反应。 然而,随着支撑构件旋转的增加,存在一定的矩阻力。 在下列规范中将根据结构类型对这种特殊关系进行说明:

  • EN 12811-1: 临时工程设备 -第1部分: 脚手架性能要求和一般设计
  • EN 1065: 可调式伸缩钢螺旋桨 -产品规格,设计计算和试验评估

RFEM提供为度节点支撑φX“φY”的自由的“脚手架”的非线性选择,所要求的标准。

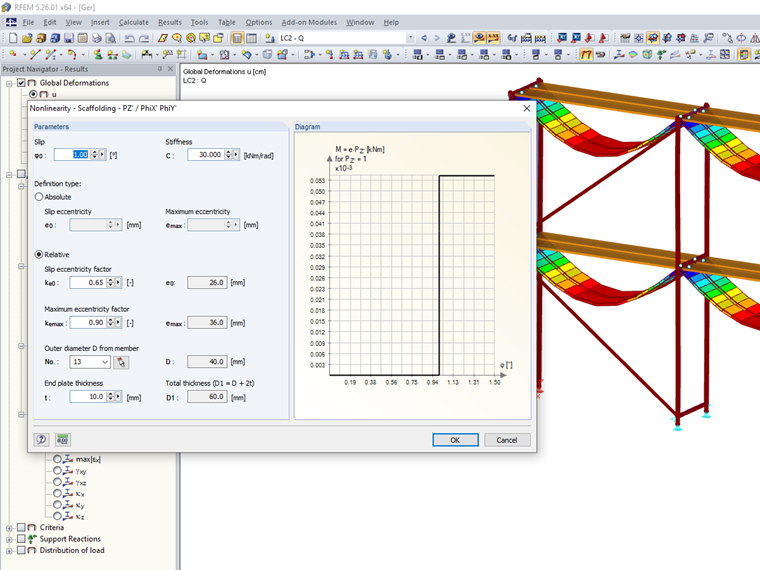

激活节点支座对话框中的选项后,受影响的支座的Mφ工作图取决于参数

  • φ0 =滑
  • C =转动弹簧刚度
  • e0 =滑移偏心(取决于ke0和D)
  • emax =极限偏心(取决于k emax和D)
  • ke0 =滑移偏心系数
  • kemax =最大偏心系数
  • D =杆件外径
  • PZ' = Z'方向上的支座反力

可以创建。

直到达到旋转角φ0的支持仍然时刻免费。 然后,旋转不再改变,直到达到Me0 = ke0⋅D⋅PZ' 。 在弯矩Me0到弯矩Memax = kemax⋅D⋅PZ'之间,支座反抗弹簧刚度为C。 在达到M emax后开始屈服。

作者

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Product Engineering & Customer Support

Niemeier先生负责RFEM,RSTAB的开发以及用于张拉膜结构的附加模块。 此外,他还负责质量保证和客户支持。
