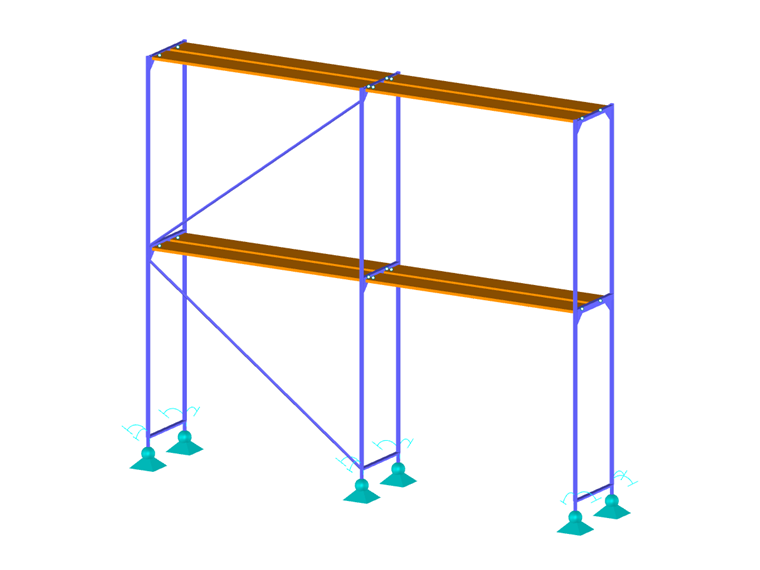

Stabilního podkladu pro tyto konstrukce se zpravidla dosahuje pomocí deskových podpor. V tomto případě deska pomáhá rozložit zatížení po ploše a také vytvořit prodloužením desky stabilizační rameno, které absorbuje podporový moment. Při zachování rovnováhy se může do takovéto podpory oproti pouhému kloubu navíc přenést ohybový moment závislý na svislém zatížení. Z čistě technologického hlediska reaguje v této situaci zpočátku podporová deska kloubově. Se zvyšujícím se natočením stojky se však projeví určitá momentová únosnost. Tento speciální vztah je v závislosti na typu konstrukce popsán v následujících normách:
- EN 12811-1: Dočasné stavební konstrukce - Část 1: Pracovní lešení - Požadavky na provedení a obecný návrh
- EN 1065: Seřiditelné výsuvné ocelové stojky - Základní požadavky, navrhování a posuzování výpočtem a zkouškami

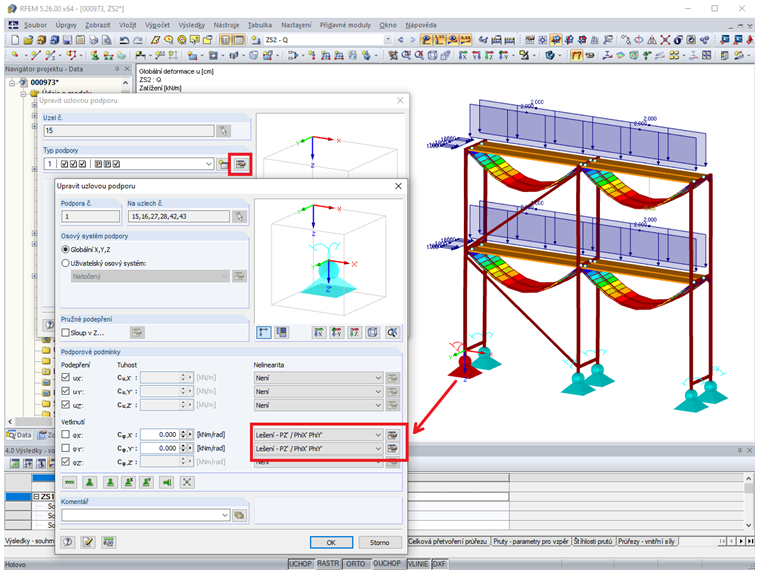

Použitím nelinearity typu „Lešení“ nabízí program RFEM přesně to, co požadují normy pro stupně volnosti natočení uzlových podpor φX' a φY'.

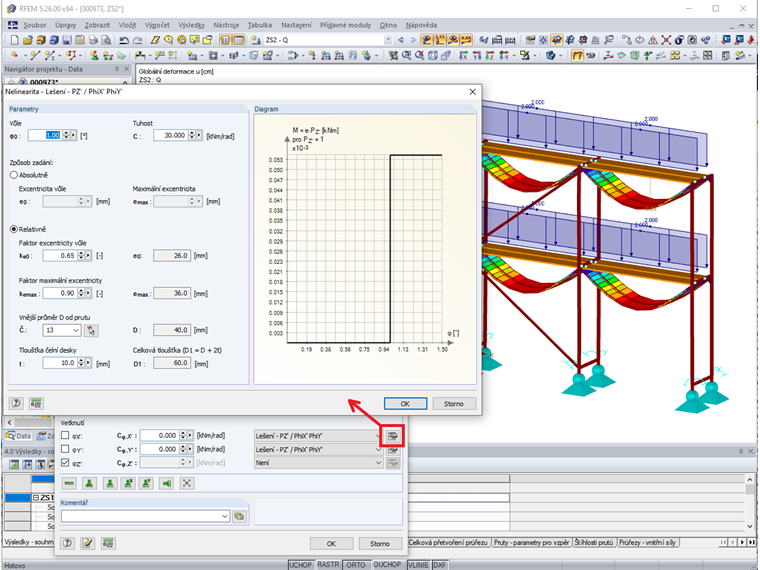

Po aktivaci možností v dialogu Upravit uzlovou podporu lze pro příslušné podporové body vytvořit pracovní diagram Mφ v závislosti na parametrech
- φ0 = vůle
- C = rotační tuhost
- e0 = excentricita vůle (v závislosti na ke0 a D)
- emax = maximální excentricita (v závislosti na kemax a D)
- ke0 = faktor excentricity vůle
- kemax = faktor maximální excentricity
- D = vnější průměr prutu
- PZ' = podporová síla ve směru Z'.
erstellt werden.
Podpora zůstává až do úhlu natočení φ0 nezatížená momentem. Poté se natočení nemění až do momentu Me0 = ke0 ⋅ D ⋅ PZ '. Mezi momentem Me0 a momentem Memax = kemax ⋅ D ⋅ PZ ' reaguje podpora s rotační tuhostí C. Po dosažení Memax dochází k plastizaci kloubu.
