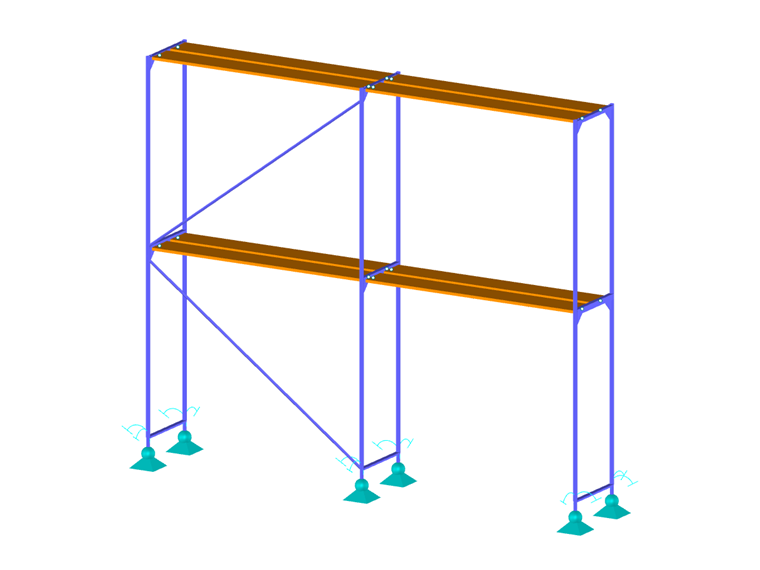

La stabilità di queste strutture si ottiene solitamente con una situazione di supporto a forma di piastra. La piastra aiuta a distribuire il carico sulla superficie e anche a creare tramite la sua estensione un braccio di leva stabilizzante per assorbire qualsiasi momento di appoggio. Tenendo conto dell'equilibrio, un tale supporto rispetto ad una situazione incernierata pura può trasferire un momento flettente dipendente dal carico verticale. Vista da un punto di vista puramente tecnologico, una piastra di supporto in questa situazione reagisce inizialmente come un supporto incernierato. Tuttavia, con l'aumentare della rotazione dell'asta di supporto, c'è una certa resistenza al momento. Questa relazione speciale è descritta nelle seguenti norme, a seconda del tipo di struttura:
- EN 12811-1: Attrezzature per lavori temporanei - Parte 1: Ponteggi - Requisiti prestazionali e progettazione generale
- EN 1065: Puntelli telescopici regolabili in acciaio - Specifiche del prodotto, progettazione e valutazione mediante calcoli e prove
RFEM fornisce l'opzione di non linearità "Ponteggio" per i gradi di libertà dei vincoli nodali φX ' e φY' , come richiesto dalle normative.

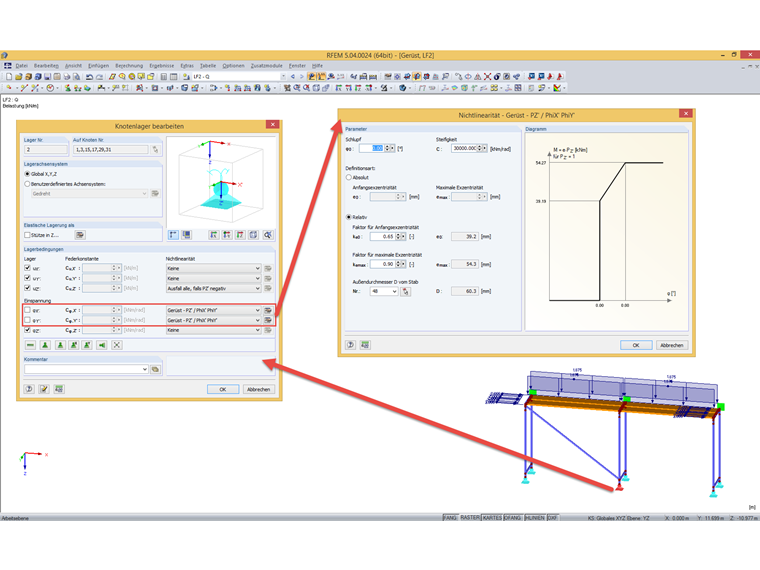

Dopo aver attivato le opzioni nella finestra di dialogo vincoli nodali, un diagramma di lavoro Mφ per i punti vincolari interessati, a seconda dei parametri
- φ0 = scorrimento
- C = rigidezza rotazionale della molla
- e0 = eccentricità di scorrimento (dipendente da ke0 e D)
- emax = eccentricità limite (dipendente da kemax e D)
- ke0 = coefficiente di eccentricità di scorrimento
- kemax = coefficiente massimo di eccentricità
- D = diametro esterno dell'asta
- PZ ' = forza del vincolo esterno in direzione Z'
può essere creato.

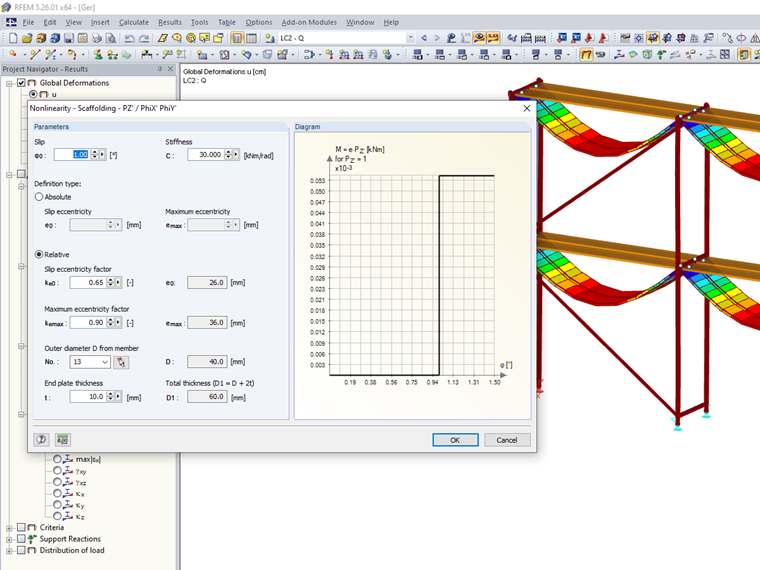

Il vincolo esterno rimane privo di momento fino al raggiungimento dell'angolo di rotazione φ0. Quindi, la rotazione non cambia più fino a quando non si raggiunge Me0 = ke0 ⋅ D ⋅ PZ '. Tra il momento Me0 e il momento Memax = kemax ⋅ D ⋅ PZ ' , il vincolo esterno reagisce con una rigidezza rotazionale della molla C. Dopo averraggiunto M emax , inizia lo snervamento.
