Appui d’échafaudage dépendant d'un effort normal

Les structures temporaires telles que les échafaudages ou les structures d'étaiement sont des charpentes polyvalentes s'adaptant parfaitement à diverses conditions géométriques.

Ces structures sont généralement maintenues en équilibre grâce à un système d'appui en forme de plaque (platine). Dans ce cas précis, la platine aide à répartir les charges sur l'ensemble de la surface et à générer un bras de levier stabilisateur pour absorber tout moment d'appui via l'allongement de la platine. En considérant l'équilibre, un tel système d'appui peut également transférer un moment de flexion dépendant de la charge verticale, contrairement à une situation d'articulation parfaite. Sur un plan purement technologique, une platine d'appui réagit comme un type d'appui articulé face à cette situation. Cependant, lorsque la rotation de la barre d'appui augmente, une certaine résistance au moment se produit. Ce comportement particulier est décrit dans les normes ci-dessous en fonction du type de structure :

  • EN 12811-1: Équipements temporaires de chantiers - Partie 1 : Échafaudages - Exigences de performance et étude, en général
  • EN 1065: Étais télescopiques réglables en acier - Spécifications du produit, conception et évaluation par calculs et essais

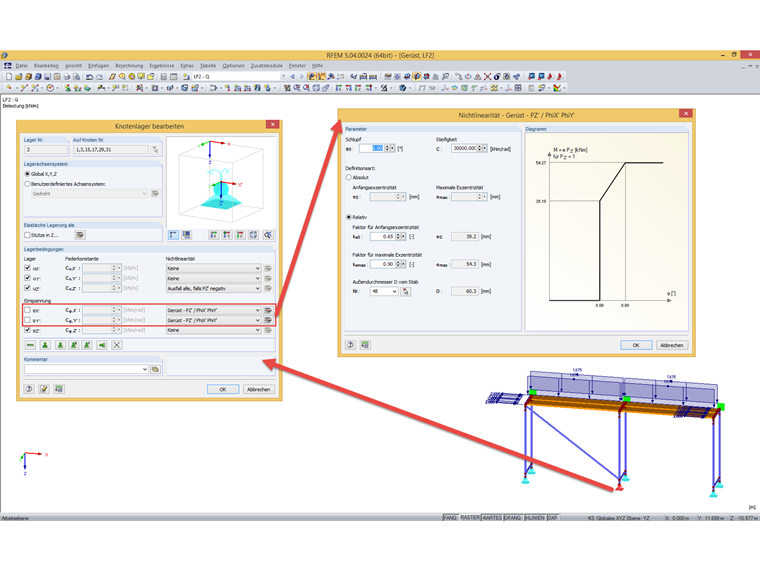

Le logiciel RFEM fournit l'option de non-linéarité « échafaudage » pour les degrés de liberté de l'appui nodal φX' et φY', comme l'exigent les normes.

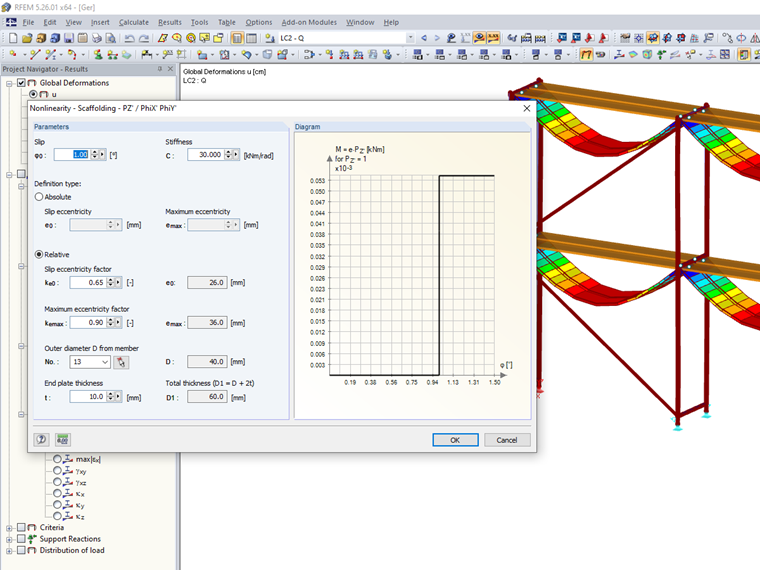

Après avoir activé les options dans la boîte de dialogue correspondante à l'appui nodal, un diagramme de travail Mφ prévu pour les points d'appui affectés et dépendant des paramètres

  • φ0 = glissement
  • C = rigidité de torsion du ressort
  • e0 = excentricité initiale (en fonction de ke0 et D)
  • emax = excentricité limite (en fonction de kemax et D)
  • ke0 = facteur d'excentricité initiale
  • kemax = facteur d'excentricité maximale
  • D = diamètre externe de la barre
  • PZ' = force d'appui dans la direction Z'

peut être créé.

L'appui reste sans moment jusqu'à ce que l'angle de rotation φ0 soit atteint. Par la suite, la rotation reste inchangée jusqu'à ce que le moment Me0 = ke0 ⋅ D ⋅ PZ' soit atteint. Entre le moment Me0 et le moment Memax = kemax ⋅ D ⋅ PZ' , l'appui réagit avec une raideur de ressort de rotation C. Une fois le Memax atteint, le fluage peut commencer.
