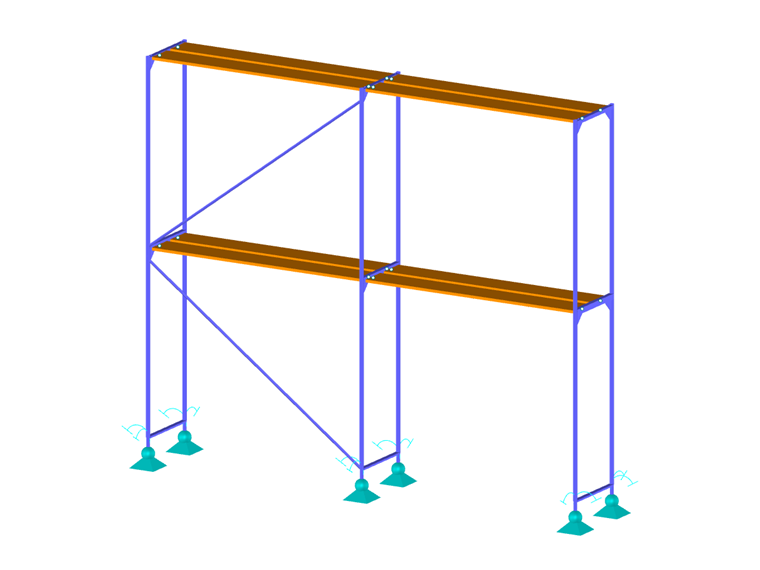

La posición estable de estas estructuras se logra generalmente mediante una situación de apoyo en forma de placa. La placa ayuda a distribuir la carga sobre la superficie y también a crear por medio de su extensión un brazo de palanca estabilizador para absorber cualquier momento en el apoyo. Teniendo en cuenta el equilibrio, dicho apoyo en comparación con una situación de una articulación pura puede transferir adicionalmente un momento flector dependiente de la carga vertical. Visto desde un punto de vista tecnológicamente puro, una placa de apoyo en esta situación reacciona inicialmente como un apoyo articulado. Sin embargo, con un incremento del giro de la barra de apoyo, hay un cierto momento resistente. Esta relación especial se describe en la siguiente normativa según el tipo de estructura:
- EN 12811-1: Equipamiento para trabajos temporales de obra. Parte 1: Andamios. Requisitos de comportamiento y diseño general
- EN 1065: Puntales telescópicos regulables de acero. Especificaciones del producto, diseño y evaluación por cálculo y ensayos.
RFEM proporciona la opción no lineal "andamio" para los grados de libertad del nudo de apoyo φX' y φY' según lo requerido por la normativa.

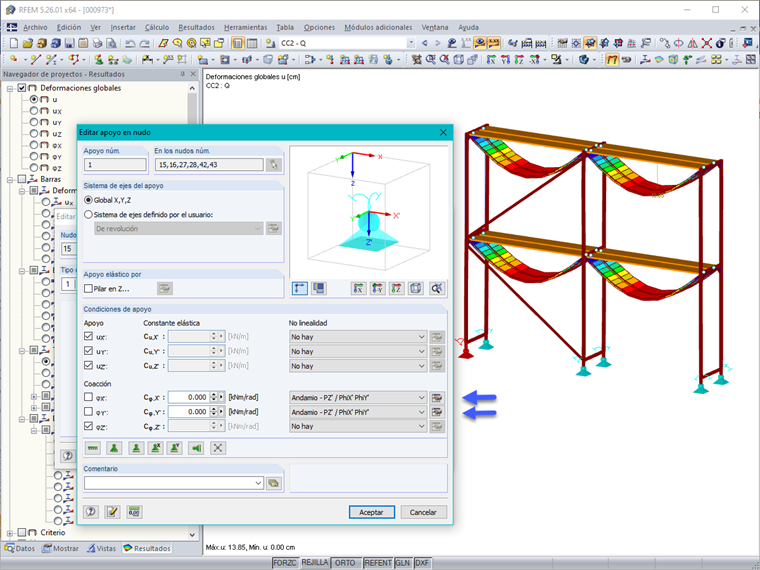

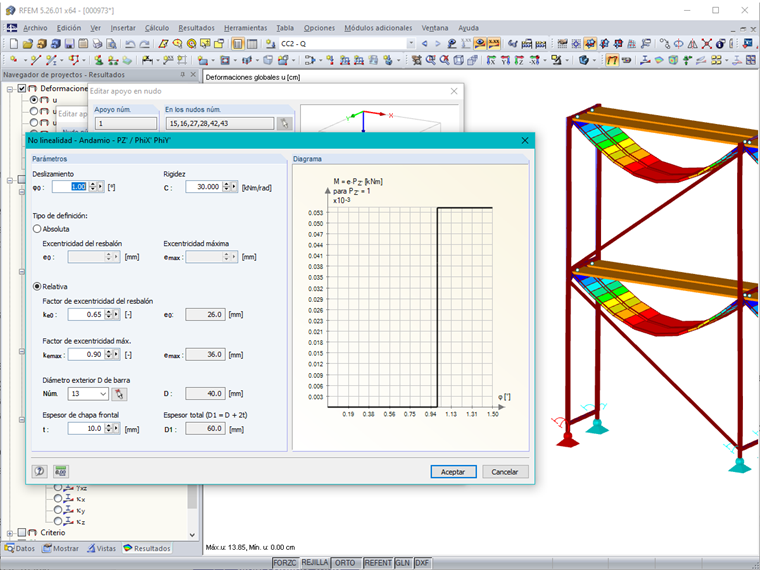

Después de seleccionar la opción en el cuadro de diálogo del apoyo en el nudo, puede crear el diagrama Mφ para los puntos de apoyo respectivos:
- φ0 = deslizamiento
- C = rigidez elástica al giro
- e0 = excentricidad del deslizamiento (dependiendo de ke0 y D)
- emax = excentricidad límite (en función de kemax y D)
- ke0 = factor de excentricidad del deslizamiento
- kemax = factor de excentricidad máximo
- D = diámetro exterior de la barra
- PZ' = fuerza en el apoyo en dirección Z'
erstellt werden.
El apoyo permanece libre hasta que se alcance el ángulo de rotación φ0. Luego, el giro no cambia más hasta que no se alcance el momento Me0 = ke0 ⋅ D ⋅ PZ'. Entre el momento Me0 y el momento Memax = kemax ⋅ D ⋅ PZ', el apoyo reacciona con una rigidez elástica al giro C. Después de alcanzar el Memax, comenzará la fluencia.
