不稳定模型

  • 专题报告

提示和技巧

This article was translated by Google Translator

View original text

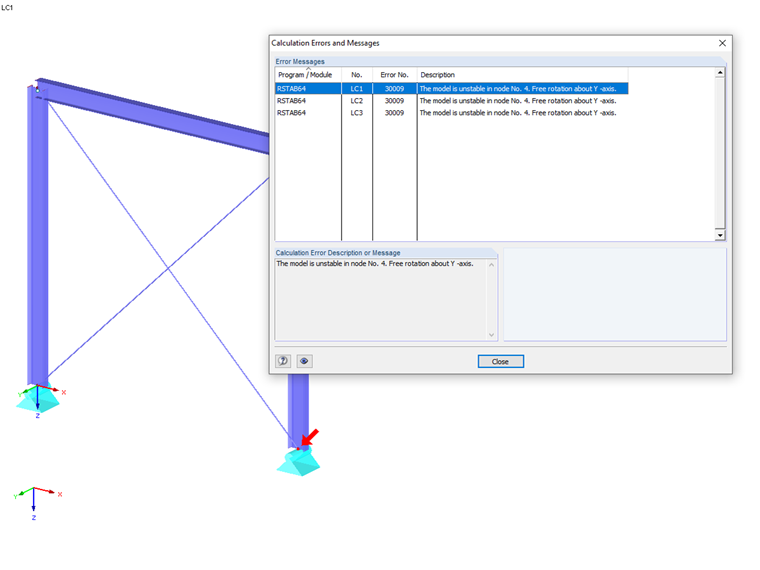

1.导致模型不稳定的最常见原因是杆件失效,例如受拉杆件失效。

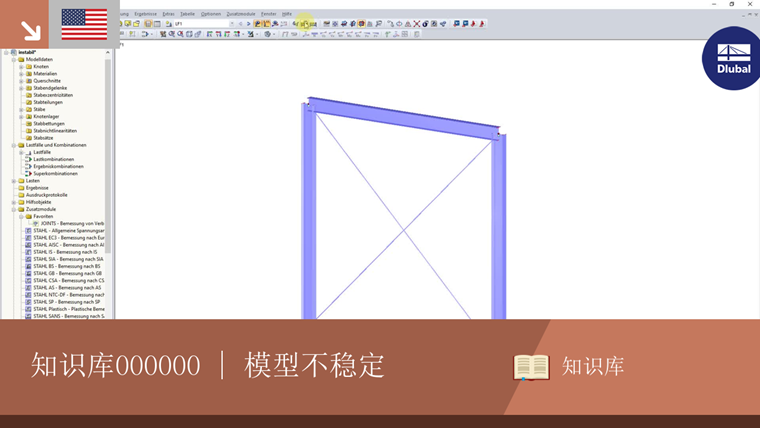

作为最简单的例子,在柱子基础上有一个支座,柱子头部有弯矩铰接。 这个不稳定的系统通过受拉杆件的交叉支撑稳定。 对于水平荷载的荷载组合,系统保持稳定。 但是如果垂直加载,两个受拉杆件都会失效,系统会变得不稳定,从而导致计算错误。
可以通过在“计算”→“计算参数”→“全局计算参数”下对失效杆件进行特殊处理来避免这种错误。

2.模型不稳定的另一个原因是支座或基础失效。
例如,在计算风荷载工况时,具有支座或地基破坏的建筑物系统通常会变得不稳定。
通过计算单个荷载工况始终与自重一起计算,可以避免误差,而不是单独计算。

3.太弱的系统也会导致CO中的不稳定。
如果给定截面或面厚度的荷载太大,导致程序无法在变形的系统中找到平衡,则会出现计算错误。
您可以通过在“计算”→“计算参数”→“荷载组合”选项卡中选择几何线性静力分析进行检查。 根据几何线性静力分析本身的变形通常太大,需要增加单元的尺寸。

4. 如果不满足上述规定而发生不稳定性,则原因可能是建模错误。
在这种情况下,单击“工具”→“模型检查”,检查是否存在相同的节点,重叠的线/杆件/面或交叉的未连接线/杆件。 特别是在导入的系统中,由于四舍五入的原因,单元之间是不连通的。 您还应该检查边界条件,例如铰链和支座。

作者

Dipl.-Ing. (FH) Walter Fröhlich

Dipl.-Ing. (FH) Walter Fröhlich

Product Engineering & Customer Support

Fröhlich先生为客户提供技术支持,并负责钢筋混凝土结构产品的开发。
