Nestabilní model

  • Databáze znalostí

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

1) Nejčastější příčinou nestabilních modelů je selhání nelinearity prutu nebo selhání tahových prutů.

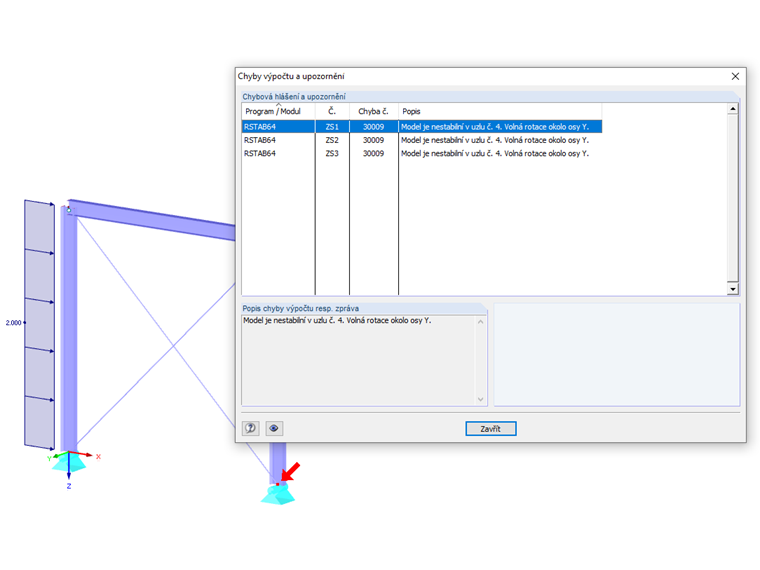

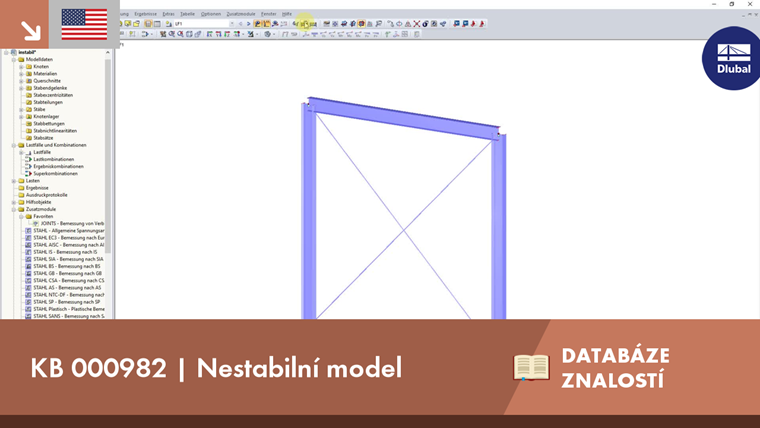

Jako nejjednodušší příklad je rám s podepřenými sloupy a klouby v hlavě sloupů. Tento nestabilní konstrukční systém je stabilizovaný křížovým ztužením tahovými pruty. V případě kombinací zatížení s vodorovným zatížení zůstává konstrukce stabilní. Pokud však je konstrukce zatížena svisle, oba tahové pruty ztužení vypadnou a konstrukce se stává nestabilní, což způsobí chybu ve výpočtu.
Takové chybové hlášce se můžeme vyhnout nastavením zvláštních úprav vypadávajících prutů v menu „Výpočet“ → „Parametry výpočtu“ → záložka „Globální parametry výpočtu“.

2. Další příčinou nestabilních modelů jsou neúčinné podpory nebo základy.
Například při výpočtu případů zatížení větrem se systém nestabilní budovy nebo základové konstrukce obvykle stává nestabilním.
Chybě se lze vyhnout tak, že se jednotlivé zatěžovací stavy vypočítají vždy společně s vlastní tíhou v jednom KZ, nikoli odděleně.

3. Příliš slabé systémy mohou také vést k nestabilitě KZ.
Pokud je zatížení pro daný průřez nebo tloušťku plochy příliš velké na to, aby program nemohl najít rovnováhu v přetvořené konstrukci, dojde k chybě výpočtu.
To lze zkontrolovat tak, že se u problematického KZ v záložce "Výpočet" → "Parametry výpočtu" → "Kombinace zatížení" zvolí geometricky lineární statická analýza. Deformace podle samotné geometricky lineární statické analýzy je obvykle příliš velká a rozměr prvků je třeba zvětšit.

4. Pokud nastane nestabilita navzdory splnění výše uvedených bodů, příčinou budou pravděpodobně chyby v modelování.
V takovém případě klikneme na „Nástroje“ → „Kontrola modelu“ a zkontrolujeme, zda se v programu nenachází identické uzly, překrývající se linie/pruty/plochy nebo zda překřížejí nespojené linie/pruty. Zvláště v případě importovaných systémů se často stává, že prvky jsou kvůli rozdílům v zaoblení odpojeny. Také byste měli zkontrolovat okrajové podmínky, jako jsou klouby a podpory.
