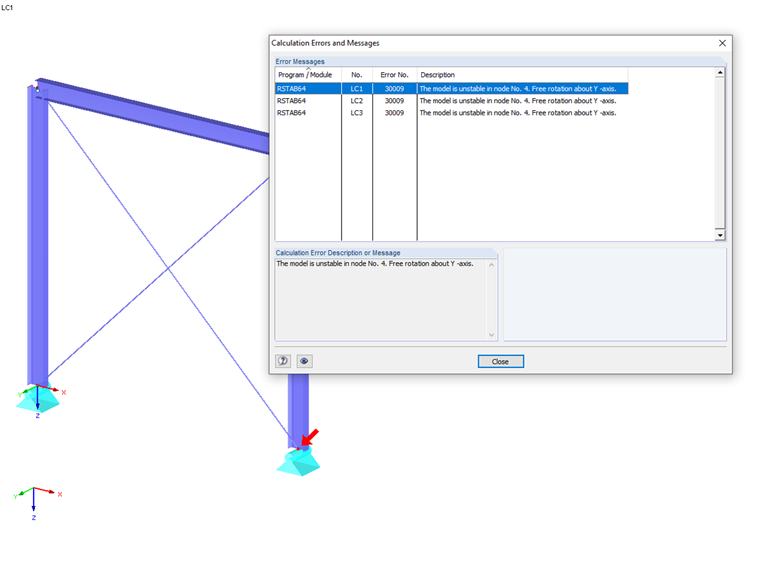

Modello instabile

Altre cause di instabilità dei modelli sono la rottura di vincoli esterni o fondazioni. Ad esempio, il sistema di un edificio con rottura del supporto o della fondazione di solito diventa instabile durante il calcolo dei casi di carico del vento. È possibile evitare questo errore calcolando sempre i singoli casi di carico insieme al peso proprio in un CO, non separatamente.

Anche i sistemi troppo morbidi possono causare instabilità in un CO. Se il carico per la sezione trasversale/gli spessori della superficie specificati è così grande che il programma non riesce a trovare l'equilibrio nel sistema deformato, si verifica un errore di calcolo.

È possibile verificarlo impostando il tipo di calcolo su "Analisi statica geometricamente lineare" per il CO problematico in "Calcola" → "Parametri di calcolo" → scheda "Combinazioni di carico". La deformazione secondo l'analisi statica geometricamente lineare stessa è solitamente troppo grande e la dimensione degli elementi deve essere aumentata.

Se l'instabilità si verifica nonostante il rispetto dei punti sopra specificati, la causa è probabilmente un errore di modellazione. In questo caso, fare clic su "Strumenti" → "Verifica modello" e verificare se ci sono nodi identici, linee/aste/superfici sovrapposte o linee/aste che si intersecano non collegate. In particolare nel caso di sistemi importati, accade spesso che gli elementi non siano collegati a causa di differenze di arrotondamento. È inoltre necessario verificare le condizioni al contorno come cerniere e vincoli esterni.
