Model niestabilny

  • Baza informacji

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

1. Najczęstszą przyczyną niestabilnych modeli są nieliniowości prętów, takie jak uszkodzenie prętów rozciąganych.

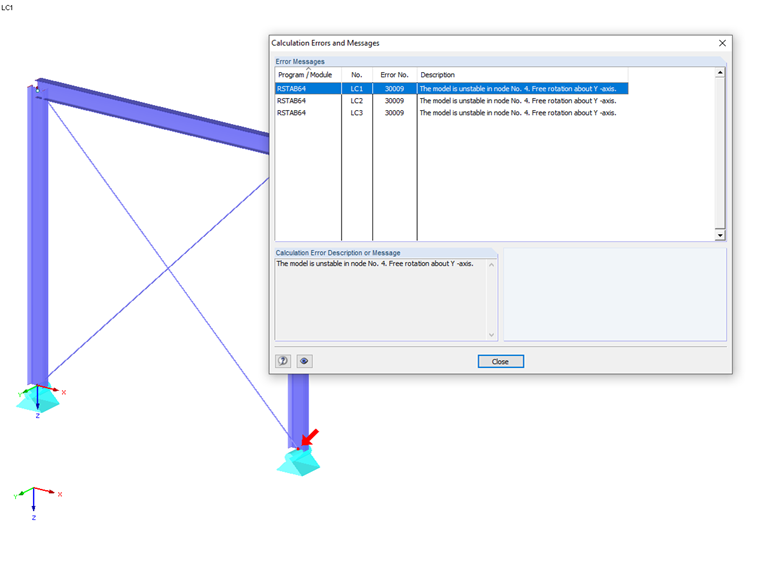

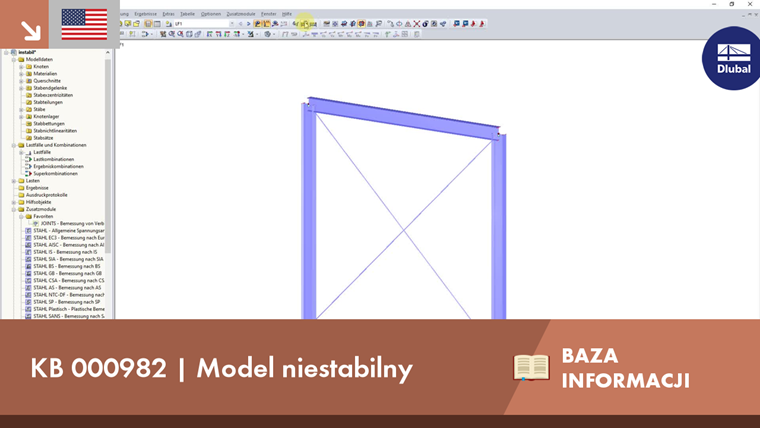

Jako najprostszy przykład istnieje rama z podporami na stopie słupa i zawiasami momentowymi na głowicy słupa. Ten niestabilny układ jest stabilizowany przez krzyżowe usztywnienie prętów rozciąganych. W przypadku kombinacji obciążeń z obciążeniami poziomymi układ pozostaje stabilny. Jednak w przypadku obciążenia pionowego oba pręty rozciągające ulegają awarii, a układ staje się niestabilny, co powoduje błąd obliczeniowy.
Można uniknąć takiego błędu, wybierając wyjątkową obsługę prętów ulegających awarii w „Obliczeniach” → „Parametry obliczeń” → „Globalne parametry obliczeń”.

2. Inną przyczyną niestabilności modeli są wadliwe podpory lub fundamenty.
Na przykład system budynku z uszkodzeniem podpory lub fundamentu staje się niestabilny, zwykle przy obliczaniu przypadków obciążenia wiatrem.
Można uniknąć błędu, obliczając poszczególne przypadki obciążeń zawsze razem z ciężarem własnym w jednym CO, a nie osobno.

3. Zbyt słabe układy mogą również powodować niestabilność CO.
Jeżeli obciążenie dla określonego przekroju lub grubości powierzchni jest zbyt duże, aby program nie mógł znaleźć równowagi w układzie odkształconym, pojawia się błąd obliczeniowy.
Można to sprawdzić, wybierając Geometrycznie liniową analizę statyczną w zakładce „Oblicz” → „Parametry obliczeń” → „Kombinacje obciążeń” dla problematycznego CO. Odkształcenie według samej geometrycznej liniowej analizy statycznej jest zwykle zbyt duże i należy zwiększyć wymiary elementów.

4. Jeżeli niestabilność wystąpi pomimo zgodności z powyższymi punktami, przyczyną są prawdopodobnie błędy w modelowaniu.
W takim przypadku należy kliknąć opcję „Narzędzia” → „Kontrola modelu” i sprawdzić, czy istnieją identyczne węzły, nachodzące na siebie linie/pręty/powierzchnie lub przecinające niepołączone linie/pręty. Zwłaszcza w przypadku importowanych systemów często zdarza się, że elementy nie są połączone ze względu na różnice w zaokrąglaniu. Należy również sprawdzić warunki brzegowe, takie jak zawiasy i podpory.
