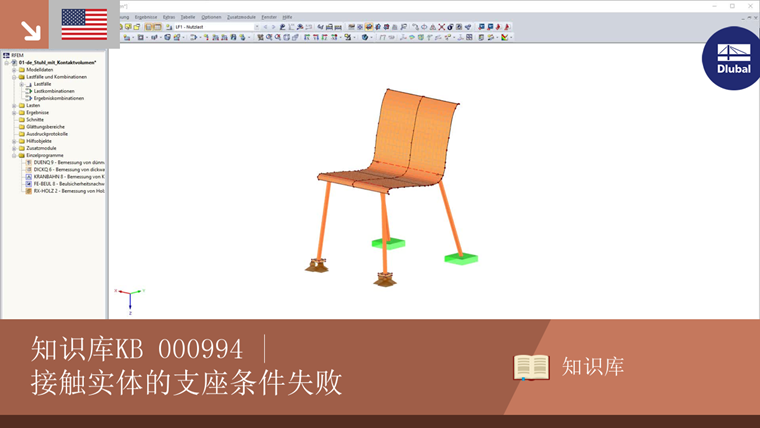

接触表面的支撑条件失败

提示和技巧

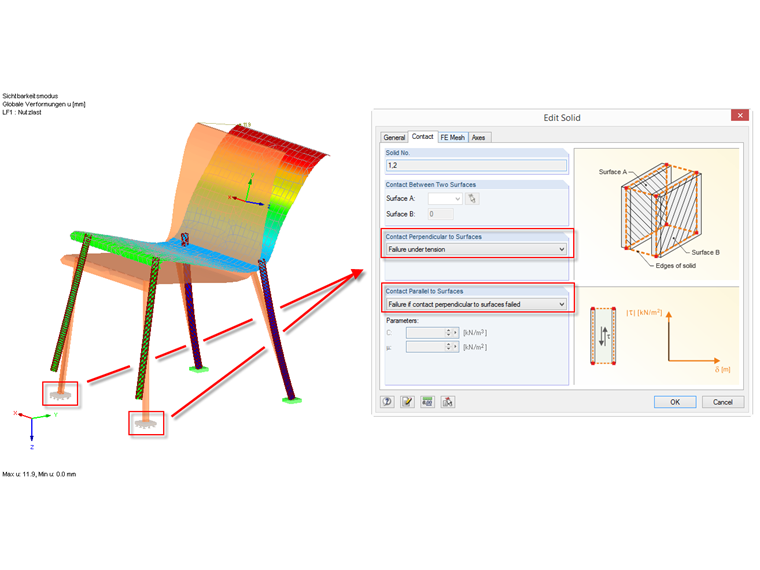

为了创建具有接近现实的失效支撑的表面模型,从RFEM版本5.03开始,在“接触平行于曲面”下的接触实体可以使用新选项“失败,如果接触垂直于表面失败”。

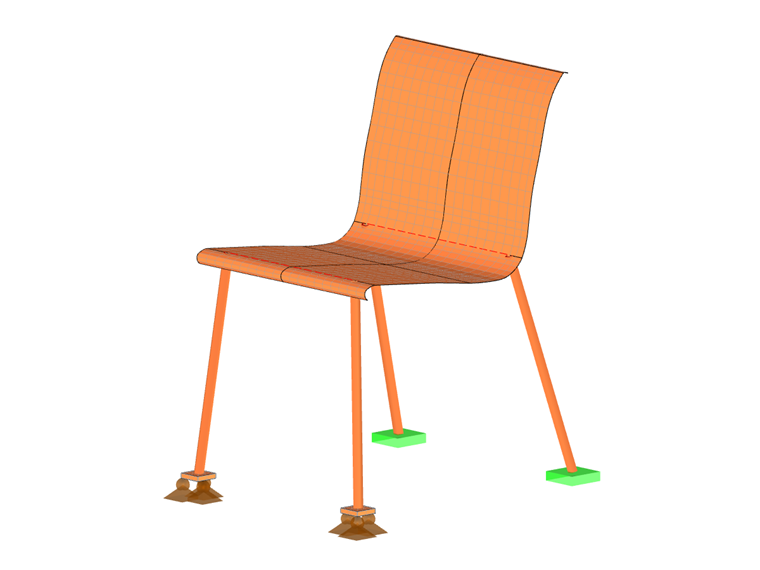

因此,模拟椅子的负载情况“摆动”可以接近现实来计算。

由于椅子腿被表示为构件,因此使用具有节点支撑的模型是可能的并且也是合理的。在RFEM 5和RSTAB 8中也可以获得这种非线性('全部失败,如果PZ'在这种情况下为'负')。
