Ausfallende Lagerbedingungen bei Kontaktvolumen

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

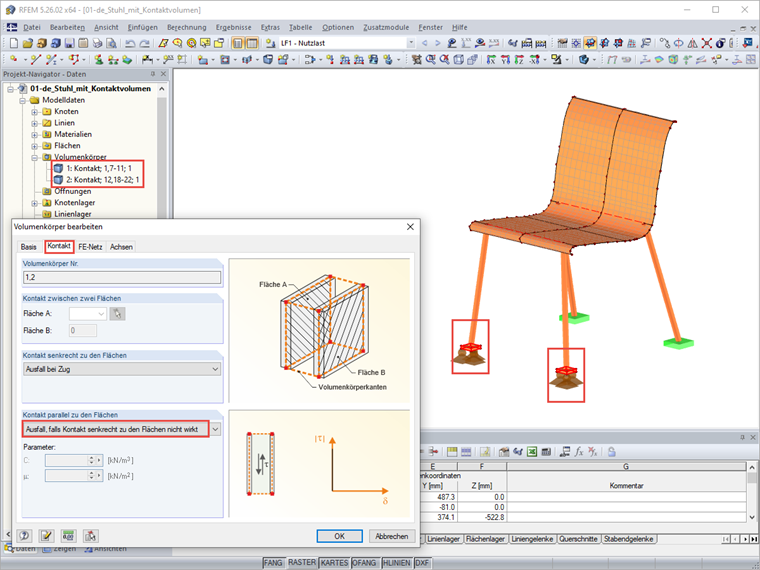

Zur realitätsnahen Modellierung eines Flächenmodells mit ausfallenden Lagern steht in RFEM 5 bei Kontaktvolumen unter "Kontakt parallel zu den Flächen" die Option "Ausfall, falls Kontakt senkrecht zu den Flächen wirkt" zur Verfügung.

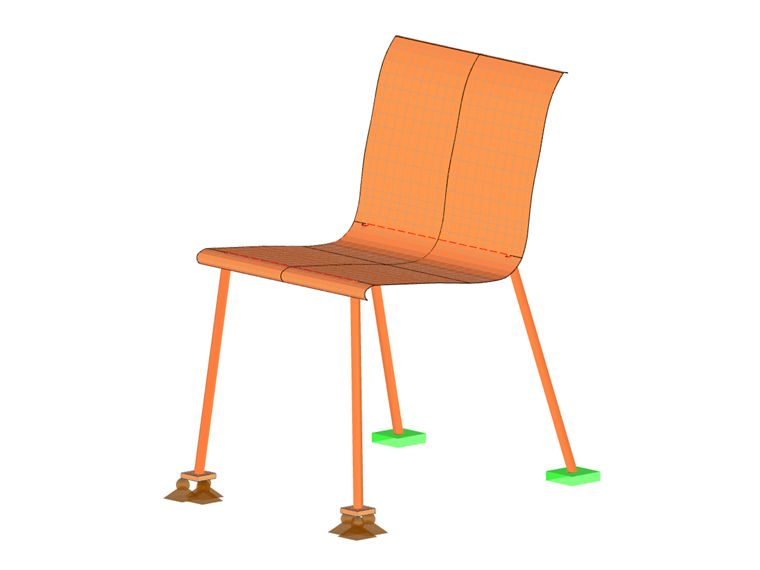

Der Lastfall "Kippeln" lässt sich somit bei dem modellierten Stuhl realistisch abbilden.

Da die Stuhlbeine als Stäbe abgebildet wurden, wäre eine Modellierung mit einem Knotenlager ebenfalls möglich und hier womöglich auch sinnvoller. Eine solche Nichtlinearität (hier "Ausfall alle, falls PZ' negativ") steht ebenfalls in RFEM und RSTAB zur Verfügung.

Autor

Dipl.-Ing. (FH) Frank Sonntag, M.Sc.

Dipl.-Ing. (FH) Frank Sonntag, M.Sc.

Sales & Customer Support

Herr Sonntag koordiniert den Standort Leipzig und ist Ansprechpartner für vertriebliche Anfragen sowie im Kundensupport.

Schlüsselwörter

Kontaktvolumen Ausfall Lager Nichtlinearität
